《GB/T 33765-2017 地面光伏系统用直流连接器》标准

GB/T 33765-2017是中国国家标准，标题为《地面光伏系统用直流连接器》（DC connectors for ground-based photovoltaic systems）。

该标准规定了地面光伏系统用直流连接器的技术要求和试验方法。地面光伏系统是一种利用太阳能光伏电池板发电的系统，直流连接器是其中的重要组件，用于连接太阳能电池板和光伏逆变器，实现电能的输送。

一、范围：
本标准规定了地面光伏系统用连接器(以下简称连接器)的术语和定义、结构和性能要求、试验方法，检验规则﹑标识.包装、运输.贮存等内容。
本标准适用于按GB/T 20047.1定义的应用等级A的光伏系统用无分断能力的直流连接器，且额定电压不大于直流1 500 V，额定电流不大于125 A。按GB/T 20047.1定义的应用等级B及C的光伏组件连接器可参照应用。
注:在负载情况下，不允许对连接器进行插合或分离操作。

二、试验项目：
低温机械强度试验、温度冲击试验、湿热试验、耐气候试验等。

三、试验设备：

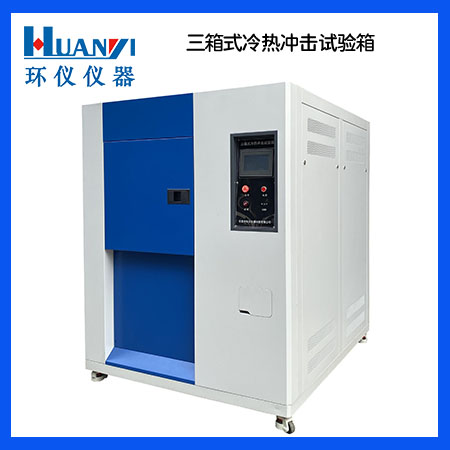

恒温恒湿试验箱、冷热冲击试验箱、氙灯耐候试验箱。

四、设备厂商：
环仪仪器

五、试验程序（部分）：

1.温度冲击试验
试验按GB/T 2423.22及下列条件进行:
a)在85℃±2℃条件下保持30 min;
b)在-40 ℃±2℃条件下保持30 min;
c)高低温的转换时间≤3 min;
d)循环次数:200 次。
在温度冲击试验中，连接器为插合状态且通过额定电流。

2.湿热试验
试验按GB/T 2423.3及下列条件进行:
a)试验温度:最高工作温度(不低于85 ℃±2 ℃);
b)相对湿度:85%±5%﹔
c)试验时间:1 000 h.

3.耐气候试验
样品为插合状态且不通电，可选择以下两种试验的一种进行:试验1 :按GB/T 16422.2-2014方法A及下列条件进行:
a)辐照度:60 W/㎡;
b)波长段:300 nm~400 nm;
c)黑板温度:65 ℃±2 ℃;
d)相对湿度:65%±5%﹔
e)喷淋循环:18 min喷淋，102 min氙弧灯干燥;
f)持续时间:500 h。试验2:按GB/T 16422.3-2014规定的方法A进行测试。

通过遵循GB/T 33765-2017标准，制造商可以确保地面光伏系统用直流连接器的质量和可靠性，提高连接器的性能和耐久性。同时，该标准也为光伏系统设计、安装和运维提供了可参考的技术规范，帮助保障光伏系统的安全运行和高效发电。
