《HB 8570-2020 航空电线试验方法》标准

HB 8570-2020 航空电线试验方法是中华人民共和国航空行业标准之一，适用于航空电线的测试与评估。

该标准规定了航空电线的试验方法和程序，包括外观检查、导体电阻测量、绝缘电阻测量、耐压试验、热老化试验、机械强度试验等。这些方法旨在检测电线的电学性能、机械性能、热稳定性以及其它相关特性，以确保其符合规定的质量和安全标准。

一、范围：
本规范规定了航空以太网电缆的分类、结构与性能要求、质量保证规定等。
本规范适用于航空电子以太网电缆的研制和验证。

二、试验项目：
耐潮试验、耐候性试验、低温弯曲试验、剥离力试验等。

三、试验设备：

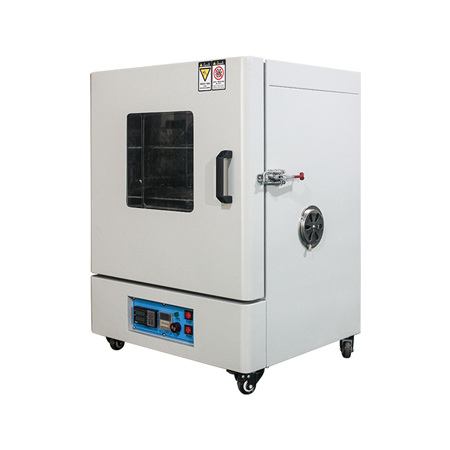

高温烘箱、恒温恒湿试验箱、紫外老化试验箱、冷凝试验箱等。

四、设备厂商：
环仪仪器

五、试验程序（部分）：

耐潮试验：
试验箱通过2 h升温加湿，箱内温度和相对湿度达到5.6.3.3.1规定的值，试样置于其中保持6 h。
保持箱内温度和湿度条件6 h结束后立即移除热源，并经过16h的降温，使箱内温度降低到38℃±3℃ (100℉±5℉)或更低。

降温过程结束后，重新对试验箱加热2 h，使箱内温度稳定在70℃±3 ℃ (158℉±5℉)。该热循环过程(2h加热，6 h恒温，16 h冷却）共需进行15次，总计360 h。热循环过程结束后，从试验箱中取出试样中部15.24 m (50 ft）的部分，在2 h内按照试验方法504进行绝缘电阻试验。

耐候性试验：
该试验按照ASTMG 53中描述的紫外线和水冷凝暴露装置操作规范进行。使用下列参数进行紫外线和冷凝循环试验:

a）在温度70 ℃±3 ℃ (158℉±5℉)下，进行8h紫外线照射;
b）在温度40 ℃±3 ℃ (104℉±5℉)下，进行4h冷凝暴露试验。

共进行120个周期的紫外线照射和冷凝暴露试验。然后，按试验方法712进行卷绕试验，按试验方法510进行耐压试验（浸水电压试验）。保证做卷绕试验的电线弯曲部分为紫外光照射区域。

HB 8570-2020 航空电线试验方法为航空电线的质量控制和性能评估提供了重要的指导和依据，有助于确保航空电线的质量和安全性能符合规定的要求。
