一、适用标准
CQC9206-2014 乘用车内空气中PM2.5检测评价方法。
中国汽车健康指数PM板块测评规程。
二、适用范围

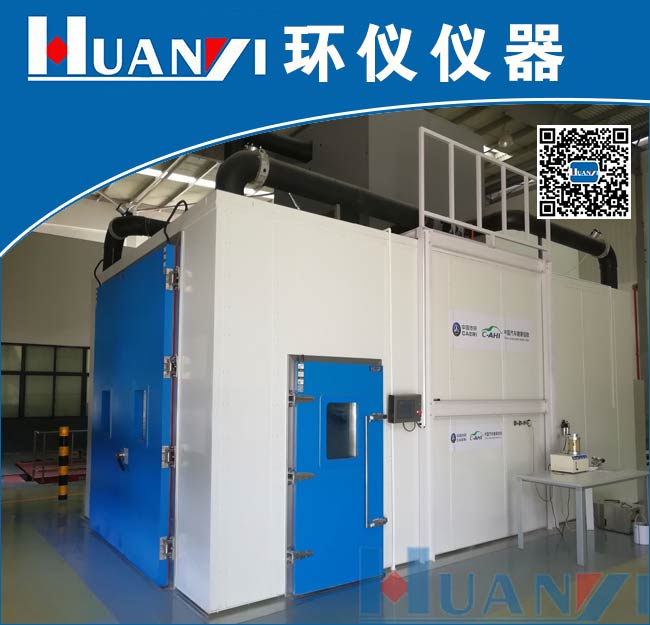

汽车整车PM2.5环境测试舱本技术要求规定了乘用车车内空气中PM2.5检测的认证技术要求和试验方法。
三、汽车整车PM2.5环境测试舱试验项目（或被测车辆参数）
2.1 试验项目：主要针对M1类车型，进行中国汽车健康指数PM板块测评规程要求的整车PM车辆密闭性、车内PM净化效率试验。CQC9206-2014规定的密闭性试验。
2.2 适用的车辆参数：M1类乘用车。
四、技术规格
项目 | 内容 |
环境舱内部尺寸 | 7D×4W×3Hm，约84L（实际车型不同尺寸不同） |
舱体材料 | SUS304镜面不锈钢板（内壁）；彩钢板（外壁） |
舱壁保温层材料及厚度 | 材料：阻燃聚氨酯，厚度：100mm |
进车大门 | 尺寸：2.5W*2.8H(m) |
人员进出门 | 尺寸：0.9W*1.8H(m) |
温湿度范围 | 15℃～50℃,20~80%RH 达到+25℃,50%R.H.的工作条件时间≦20分钟 |
温湿度波动度 | ≤±0.5℃，±3%RH （空载） |
温湿度偏差 | ≤±2℃，±5%RH （空载） |
仪表显示精度 | 温度：0.1℃；湿度：0.1%RH |
承重负载 | 最大负载能力≥4000kg，每个车轮的载荷≥1000kg |
换气量 | 1~25次/h |
气密性 | 换气次数不大于0.05h^-1 |
混合度 | 大于80% |
设备噪音 | ≤75dBA（距设备1m处） |
采样口 | 舱体预留6个采样导管口，导管管径为6/8mm |
空气过滤装置 | 新风过滤器（有效和中效过滤器）均采用抽屉式结构，当可进行拆卸和更换。 1.初级效过滤器:颗粒物过滤效率为45%,过滤较大的灰尘颗粒。 2.HEPA高效过滤器:颗粒物过滤效率为99.97% 3.VOC过滤器:活性炭与分子筛复合结构,净化甲醛、VOC等有机污染物 甲醛、甲苯、颗粒物达到本底浓度值的工作时间≦20分钟 |
舱内PM背景浓度 | 开启环境舱PM净化系统30min内，舱内PM背景浓度小于0.035mg/m³ |
压缩机冷却方式 | 风冷 制冷量≧16Kw |
五、工作条件（设备使用环境）
5.1 环境温度：试验间：0～45℃；
5.2 环境相对湿度：20～80%RH；
5.3 电源：三相:AC380v（＋10%，-10%）、50Hz±3%。
