太阳能光伏组件如何做热循环试验?

时间:2023-06-13 08:51:33 作者:环仪小编 点击:

太阳能电池组件,几乎全部以半导体物料制成,是太阳能发电系统中的核心部分。根据GB/T 9535-1998的要求,太阳能光伏组件需要做热循环试验,如何做呢?下面来简单介绍一下。


太阳能光伏组件的热循环试验,我们可以用高低温试验箱或者恒温恒湿试验箱来完成。此试验的目的,是确定组件经受由于温度重复变化而引起的热失配、疲劳和不同的应力的能力。

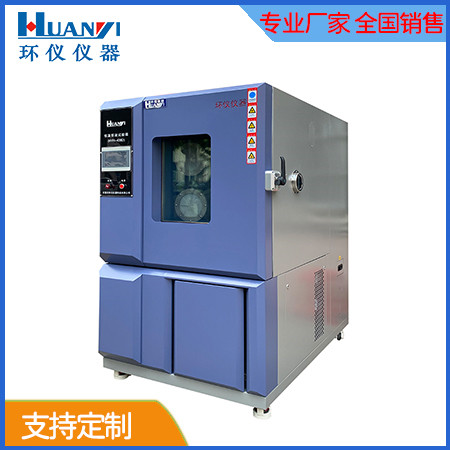

光伏组件恒温恒湿试验箱


太阳能光伏组件热循环试验如下:


1.在室温下将组件装入气候室。如组件的边框导电不好,将其安装在一金属框架上来模拟敞开式支承架。


2.将温度传感器接到温度监测仪,将组件的两个引线端接到连续性测试仪,将组件的一个引线端和框架或支承架连接到绝缘监测仪。

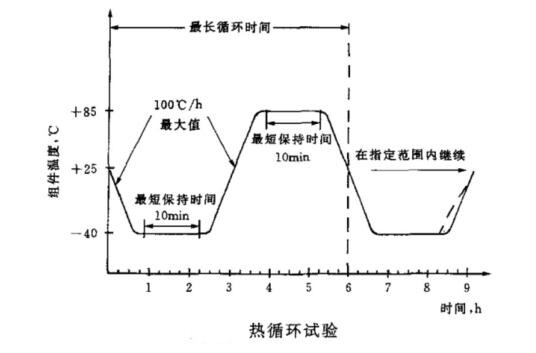

3.关闭气候室,使组件周围空气的循环速度不低于2m.s^-1,按下图的分布,使组件的温度在-40℃±2℃和85℃±2℃之间循环。


最高和最低温度之间温度变化的速率不超过100℃/h,在每个极端温度下,应保持稳定至少10 min。一次循环时间不超过6 h,循环的次根据产品不同,选择50次或100次。

太阳能光伏组件如何做热循环试验?(图2)


4.在整个试验过程中,记录组件的温度﹐并监测在试验可能产生的任何断路或漏电现象。


5.最后,样品组件需要在至少1h的恢复时间后,测量相关条件要求是否符合要求。


注意:在试验过程中无间歇断路或漏电现象;样品无严重外观缺陷;标准测试条件下最大输出功率的衰减不超过试验前的5%;绝缘电阻应满足初始试验的同样要求。


如果对此试验存在任何疑问的,可以随时联系我们进行解答,也可以在相关标准中获取答案。
