PM2.5传感器标定舱的技术方案

PM2.5传感器标定舱实际上就是合理模拟室内环境条件的一种测试设备，在该舱运行条件下，该方法的主要优点是：测量数据可以直接反映样品的现状，获取数据和环境污染情况有着直接对应关系。

下面是环仪仪器PM2.5传感器标定舱的制作方案，分享给大家。

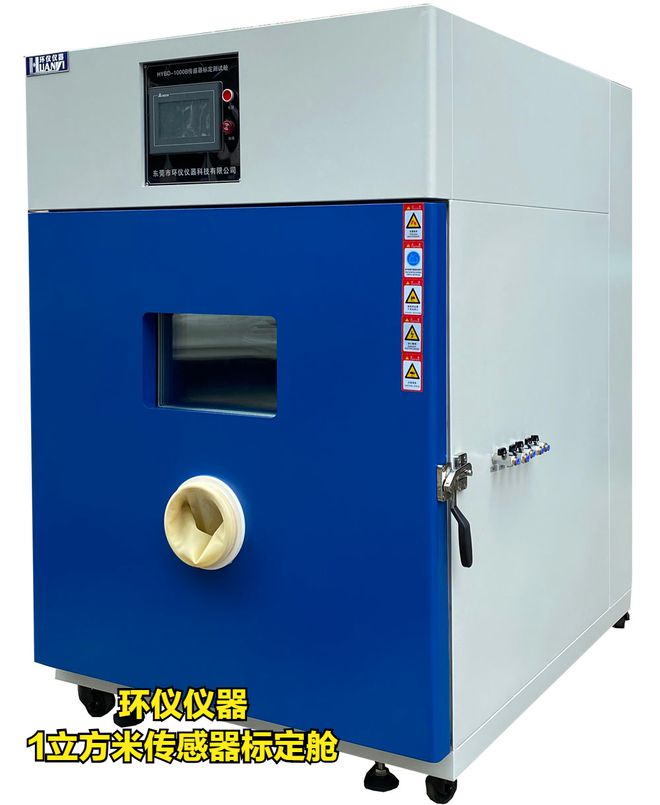

产品型号：环仪仪器 HYBD-1000B

技术内容：

PM2.5传感器标定测试舱，解决了由于测试舱的进行测试工作的过程中，随着测试舱门开闭的次数增加，测试舱门与舱体之间的密封性能会降低，导致在测试的过程中，一部分气体容易从缝隙从跑出，导致测试的数据产生误差的问题。

技术方案：

PM2.5传感器标定舱，包括测试舱体，测试舱体前表面嵌有控制面板，控制面板与按钮电连接，测试舱体右侧表面嵌有维修门，控制面板与电源线电连接，维修门下端设有拉手，测试舱体下端设有固定底座，、固定底座底部四角安装有移动轮，测试舱体前表面通过铰链与舱门相铰接，舱门前表面安装有开闭把手，舱门通过开闭把手与测试舱体前表面相固定，测试舱体内部右端安装有连接管，连接管末端设有分流管，分流管嵌在测试舱内胆内部，测试舱内胆固定安装在测试舱体内部，测试舱内胆内壁通过胶水与密封环相黏合，控制面板与风机电连接，风机安装在测试舱内胆内部，测试舱体与舱门内侧表面连接处设有密闭机构。

密闭机构包括密封垫、固定杆、弹簧、磁块和磁块安装槽，密封垫安装在测试舱体与舱门内侧表面连接处，固定杆固定安装在舱门内侧表面上，固定杆外部设有弹簧，固定杆末端嵌入安装在磁块内部，弹簧首端与舱门内侧表面相抵触，弹簧末端与磁块相抵触，磁块右侧表面与磁块安装槽内部相抵触，磁块安装槽固定安装在测试舱体内部。

方案特点：

通过舱门与测试舱内胆连接处设置了密闭机构，首先通过密封环对其进行初步的密封；接着关闭舱门，通过舱门上的固定杆在弹簧的作用下，调节磁块的位置，确保磁块准确地卡在磁块安装槽上，将舱门与测试舱体进行紧密的连接，通过密封垫的作用，确保测试舱内胆内部保持密封性，通过分流管排进测试舱内胆内部，按下控制面板的按钮，使得风机进行工作，使得气体混合更加均匀，提高测试舱内胆内部的密封性，从而确保测试数据的准确性。
