人造板voc小型释放舱系统实例

人造板voc小型释放舱在测试voc释放量过程中会使用到的设备，其作用主要是提供一个释放voc气体的环境，然后采集其气体进行分析。小型释放舱为一带有空气洁净空气供给和温度湿度控制装置的集合式释放舱。

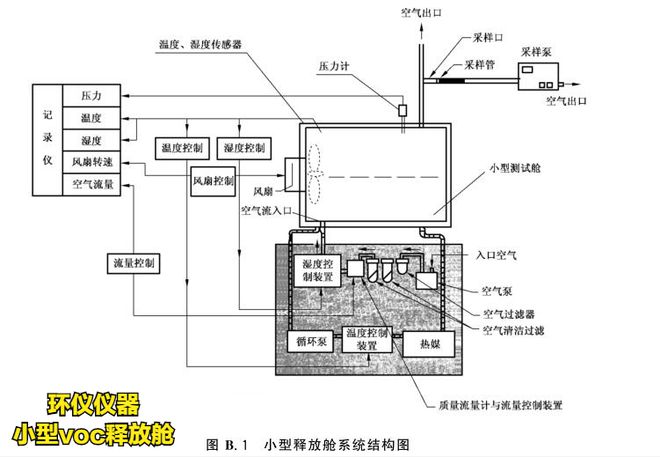

环仪仪器人造板voc小型释放舱的系统组成如下图所示：

在采用小型释放舱测量VOCs、甲醛和其他羰基化合物时，主要使用下列装置:

1.小型释放舱体;

2.洁净空气供给装置:包括空气泵，空气过滤器和洁净空气过滤器;

3.温度控制装置:包括温度控制仪、自动温度调节仪、循环泵和热源;

4.湿度控制装置:包括自 动湿度控制仪和加湿装置;

5.气体流动控制装置:包括流量控制器、质量流量调节仪和质量流量计;

6.流速控制仪: 风扇控制器和风扇 ;

7.压力计:包括压力计和压力调节器;

8.记录装置:包括温度、湿度、压力、空气流量和风扇转速记录仪;

9.试件密封材料或密封装置。

舱体为圆筒状或立方体状，使用无污染、低吸附性能材料，如不锈钢。

舱前设有一个门， 以供样品进出，舱内中部设样品托架放置样品。舱交换空气出口处设分流支路供采样用。密封圈为低释放与低吸附的橡胶材料。舱组件尽可能采用不锈钢制造，易于拆卸、检修、清洗。交换空气由风扇附近进入舱内，风扇和导流叶片使舱内保持一定的空气流速。
