太阳能光伏组件的湿冷循环试验方法

上回，小编简单对太阳能光伏组件的热循环试验做了简单的讲解，下面对光伏组件的另外一个重要试验，湿冷循环试验的试验方法做简单介绍。相关方法同样在GB/T 9535-1998标准中可以找到。

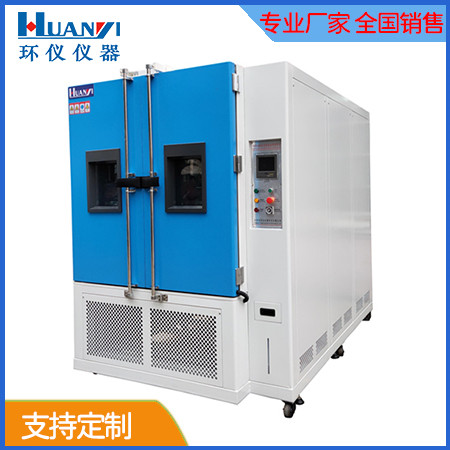

与热循环试验不同的是，太阳能光伏组件的湿冷循环试验，可以有两种方法来完成：单室法和双室法。在此，推荐使用双开门恒温恒湿试验箱来完成，也符合单室法的要求。

单室法：一个气候室,有自动温度和湿度控制﹐能容纳一个或多个组件进行规定的湿冷循环试验。在零下的温度,气候室内空气的露点为该室的温度。

双室法：第一个气候室(气候室A),有自动温度和湿度控制,在相对湿度高达85%时,能把一个或多个组件从室温加热到85℃。第二个气候室(气候室B),有自动温度控制,能把组件从室温冷却到-40℃。该室的露点的确定与单室法相同。

下面是的试验步骤方法是单室法：

1.将样品组件放入恒温恒湿试验箱内，温度传感器置于组件中部的前或后表面。

2.在室温下将组件装入气候室,使其与水平面的倾角不小于5°。如组件的边框导电不好,将其安装在一模拟敞开式支承架的金属框架上。

3.将温度传感器接到温度监测仪,将组件的两个引线端接到连续性测试仪,将组件的一个引线端和框架或支承架连接到绝缘监测仪。

4.关闭气候室,使组件完成如下图所示的10次循环。最高和最低温度应在所设定值的±2℃以内,室温以上各温度下,相对湿度应保持在所设定值的±5%以内。

5.在整个试验过程中,记录组件的温度﹐并监测在试验中可能产生的任何断路或漏电现象。

试验结束，在2h到4h的恢复时间后，对组件做相关检测。

下面对双室法的试验步骤做简单讲解：

1.将温度传感器置于组件中部的前或后表面。

2.确保气候室A和B内空气的温度为室内温度，相对湿度为85%士5%。

3.在室温下将组件装人气候室A,使其与水平面的倾角不小于5°。如组件的边框导电不好,将其安装在一模拟敞开式支承架的金属框架上。

4.将温度传感器接到温度监测仪,将组件的两个引线端接到连续性测试仪,将组件的--个引线端和框架或支承架连接到绝缘监测仪。

5.关闭气候室,使组件经受如上图所示的一个循环的第一部分,从室温起升温,又降至室温。最高温度应在所设定值的±2℃以内,在循环的这一部分,相对湿度应保持在85%±5%。

6.把处于室温的组件尽可能快的移到气候室B,用如前所述的方法安装,使其与水平面的倾角不小于5°,重新连接温度监测仪，连续性测试仪和绝缘监测仪。

7.关闭气候室,使组件经受如图12的所示的一个循环的第二部分,从室温起降温,又升至室温。最低温度应在所设定值的±2℃以内。

8.重复步骤2~6，完成10次循环。在整个试验过程中,记录组件的温度,并监测在试验中可能产生的任何断路或漏电现象。

试验结束，在2h到4h的恢复时间后，对组件做相关检测。

通过上面的两个方法对比得出，单室法的试验方法更为简单，所以小编建议选用单室法来完成试验。
