天线和卫星部件环境应力筛选试验箱技术方案

航空航天行业测试用环境应力筛选试验箱，可模拟再现着陆/起飞阶段和太空运行中的典型环境条件，能够实现温度冲击试验、高低温快速温变试验、高低温循环试验、高温试验和低温试验等，环仪仪器与我国某航天企业合作，成功定制出“卫星部件环境应力筛选试验箱”，下面是该试验箱的案例。

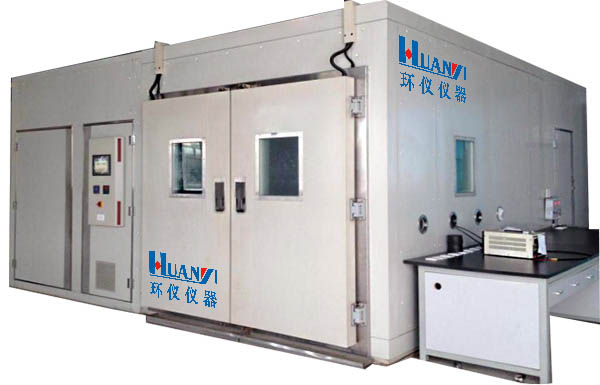

方案名称：卫星部件环境应力筛选试验箱

案例简介：

试验箱内部设置有电热元件用于对空气进行加热，阻隔装置可实现空气连通或封闭功能，试验箱内部设置有风扇和液氮分配器的测试箱。由于其制冷系统采用液氮制冷方式，能够实现快速冷却的效果;此外，其加热系统采用了两个加热箱和布置多个电热元件的办法，提高快速加热的能力。

技术参数：

试验箱尺寸（外部）：7.5*4.5*4.5 m

测试容积尺寸：5.5*3.5*3.5 m

温度范围：-185℃~+210℃ 直接工作模式

-170℃~+210℃ 间接工作模式

持续时间：每一极端温度下2小时（每个周期）

持续时间（130℃）：24小时

介质：直接液态氮制冷，或内部流体通过热交换器间接冷却

测试空间内平均风速： ＜1 m / s

根据以上技术方案，通过采用控制电热元件的热阻，便可以控制住加热的快慢。此外，通过控制液氮管路的流量，便可以控制住冷却的速率。这样就能形成各种温度变化速率下的快温变的温度曲线。比如：20℃/s、10℃/s和5℃/s下的温度曲线。
