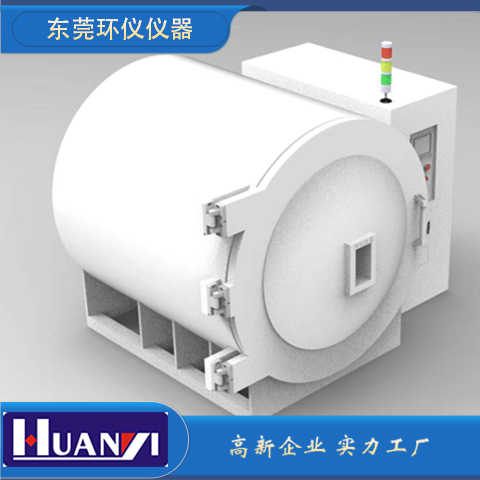

热真空试验箱

一、产品简介：

热真空试验箱是专为在真空条件下进行热循环试验而设计的先进设备。

热真空试验是指通过地面模拟试验的方法，观察和研究航天飞行器单机(部件)、分系统结构和航天器整体在飞行气动加热、发动机燃气流加热、内部设备发热、真空低气压、太阳辐射等气氛环境、热环境和力学环境作用下，结构的承载能力及热学特性，试验过程中需要对温度、真空压力、热流密度、气动冲刷和振动等环境参数进行动态实时模拟。

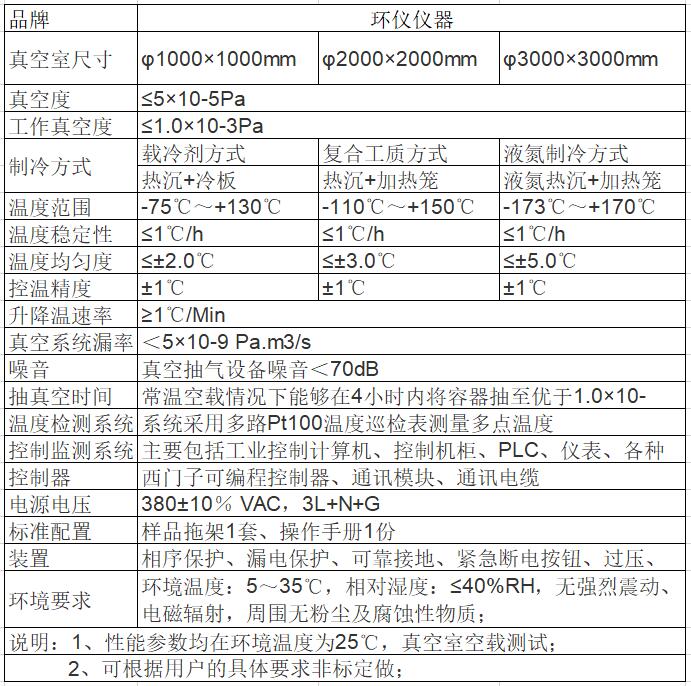

二、技术参数：

三、热真空试验箱组成：

箱体：承受外部压力，采用304L不锈钢制造，确保结构稳定，所有内表面做了材料放气处理，内部密封。

真空系统：采用压力变送器控制原理，通过电磁阀和真空泵的联动，实现动态压力平衡。真空系统的压力范围为一个大气压到5*10^-5 Pa。

热循环系统：非密封循环系统，排除密封件磨损带来的泄露风险，同时减小电机到流体的热传递。采用PID控制的电热交换器，能够在-70℃至150℃范围内实现精准控温。

控制系统：采用动态压力平衡方式，通过PID+PWM+SSR的控制方式，确保加热器工作的稳定性和耐用性。液晶显示触摸屏支持多达120组程序和1200段的记忆容量，可连接计算机进行监控和遥控。

附属功能：故障报警、断电保护、上下限温度保护等多种安全功能，保障设备的稳定运行。

产品特点：

多功能控制：控制系统支持多组程序、大量记忆容量，实现多种参数设定和控制，确保灵活性和适用性。

高效真空系统：真空系统可达5*10^-5 Pa，实现快速、稳定、高精度的真空抽取。

精准温控：热循环系统采用鳞片散热式加热管，PID控制方式确保设备温度范围内的精准控制。

安全保护：设备设计了多种安全功能，包括独立式工作室超温保护、真空泵过载保护等，全方位保障设备和使用者的安全。
