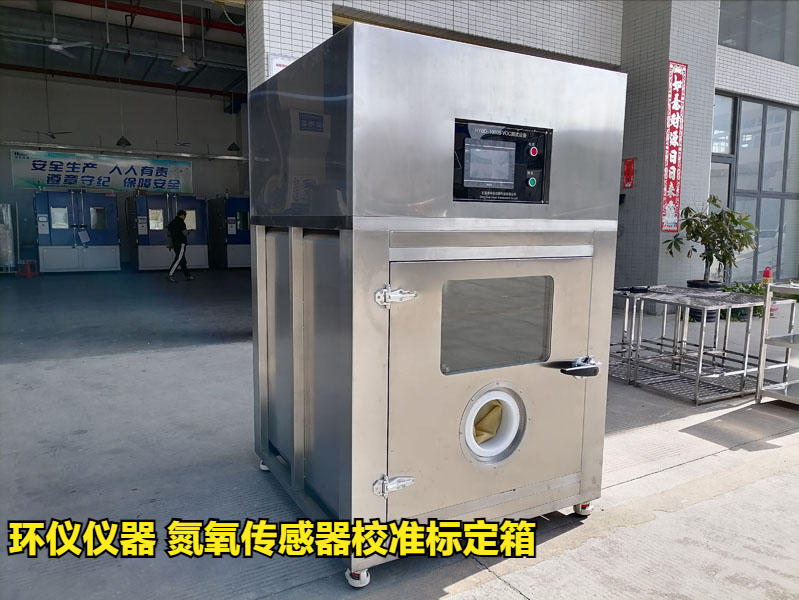

氮氧传感器校准标定箱设计要求

氮氧传感器的生产过程中，需要按要求进行标定，这就需要有专门针对氮氧化物传感器的标定装置，一般来说，我们可以用氮氧传感器校准标定箱来实现氮氧传感器的批量标定。下面是有关氮氧传感器校准标定箱的设计要求。

氮氧传感器校准标定箱设计要求：

1. 标定箱：主要为304不锈钢，根据标定传感器数量不同，可以设置一个或多个测试孔。

2. 入口管路设计：入口管路的一端用于连接外部标准气瓶，另一端与稳压腔体的进口相连。管路上依次装有高压气压表、调压阀、气压表和手动阀。

3. 稳压腔体配置：稳压腔体上设有氮氧传感器接口、温度传感器接口。

4. 出口管路布局：出口管路分成两条支路。

5. 稳压腔体材料与形状：稳压腔体优选为不锈钢结构，呈圆柱形，直径100mm，高度200mm，壁厚6mm。

6. 传感器控制模块：其中包括电源模块、氮氧传感器、氧传感器、温度传感器和传感器通讯解析模块（如CAN通讯解析模块）。电源模块为12V/24V双电压直流电源模块，并与上述传感器及通讯解析模块电连接。

7. 气管规格与温度传感器类型：主管道采用内径为6mm和8mm的特氟龙气管。温度传感器为K型热电偶传感器。

氮氧传感器氮氧传感器校准标定箱，具有结构设计合理巧妙，功能完善，稳定性好，方便实现批量标定，且能够适应多种气体传感器标定检测(适用范围较广，经济成本低)等诸多方面的技术优势。
