传统的低温试验箱低温温度很难突破-70℃，不能满足电子元器件、组件、整机以及材料研究领域在更宽温度范围的试验需求。为了解决此问题，发明了液氮深冷超低温箱。下面，我们来了解一下该制冷系统的设计。
液氮深冷超低温箱的制冷系统设计：

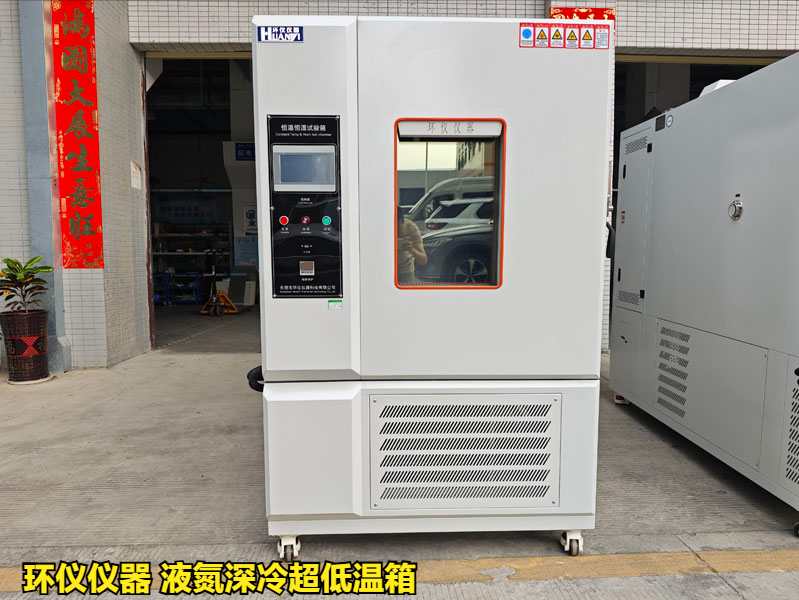

产品名称：环仪仪器 液氮深冷超低温箱
1.液氮制冷分系统的设计
液氮制冷量的来源可以分为两个部分。一部分是液氮在常压下蒸发吸收的潜热，也就是液氮从液态转变为气态所需要的相变热。另一部分是氮气吸收的显热，也就是氮气从液氮到气态过程中因为温度变化所吸收的热量。

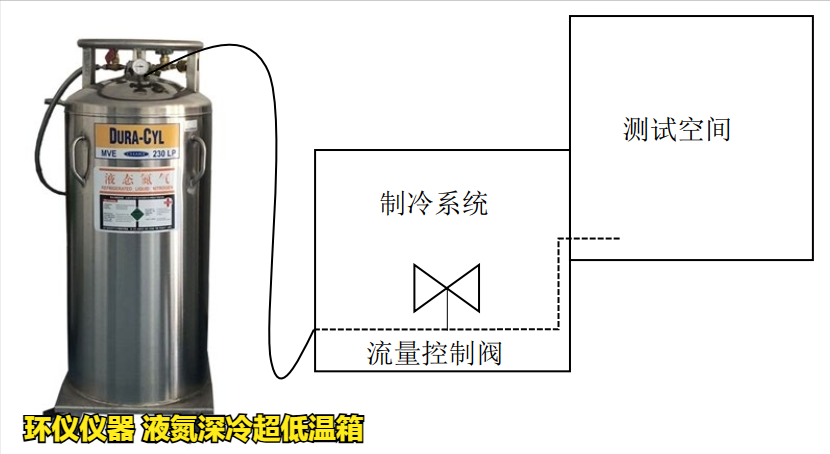

液氮制冷分系统的结构图如图所示：
其工作原理为利用液氨在试验箱内喷淋吸热方式对试验箱进行降温。当控制器的设定温度低于箱内实际温度时，控制器输出制冷信号开启制冷电磁阀经过输液管道从增压后的液氮容器向试验箱内输送液氮，利用液氮的潜热和显热吸收热量进行降温。
2.机械制冷分系统设计

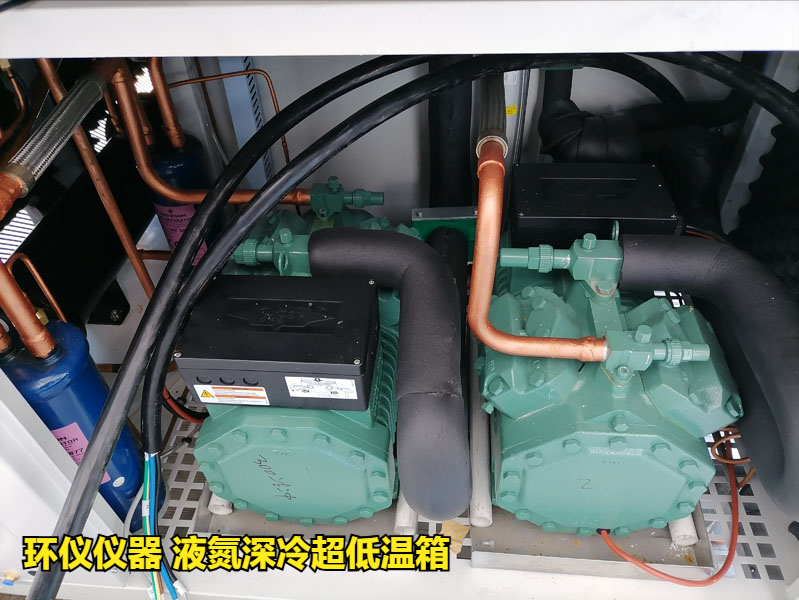

复叠制冷系统由两个单级制冷系统依靠蒸发冷凝器耦合而成。制冷压缩机组，需要根据单位排气量、试验箱的制冷负荷以及所需的单位制冷量进行选择。

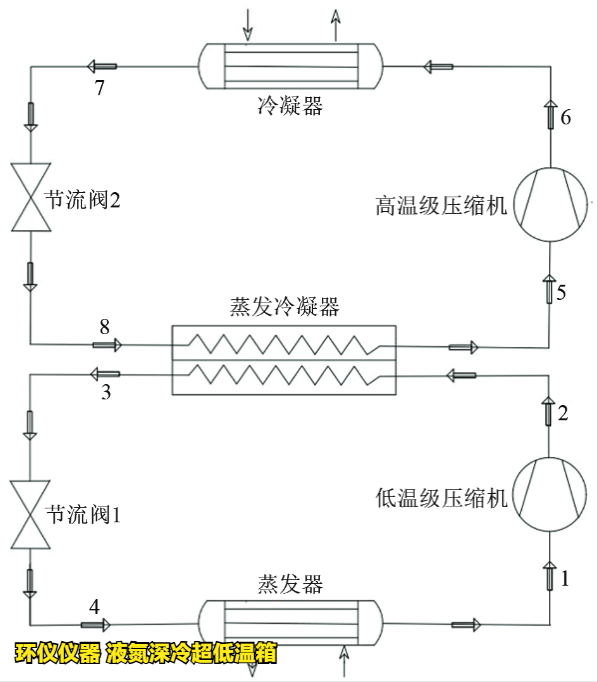

复叠式制冷原理图：
其工作原理为高温循环(流程5→6→7→8→5)使用 R404A 制冷剂，低温循环(1→2→3→4→1)使用R23 制冷剂。
高温循环:高温制冷剂 R404A 在蒸发冷凝器中吸收低温制冷剂 R23 的冷凝热，R404A 由液相变为气相，气相R404A进入高温级压缩机增压，高压气相制冷剂进入冷凝器中冷却、冷凝，最后经过节流阀节流降压重新进入蒸发冷凝器，完成高温段循环。
低温循环:低温制冷剂R23 在被冷却对象处吸热发生相变，气态R23 进入低温级压缩机增压，随后进入蒸发冷凝器冷凝放热，最后节流降压进入蒸发器，完成低温级循环。
以上就是液氮深冷超低温箱的制冷系统设计，如有产品选型疑问，可以咨询环仪仪器相关技术人员。
