近年来，塑胶跑道因其平整度好、抗压强度高、物理性能好、硬度弹性适当等优点,被广泛应用于学校和社区等场所。本文针对塑胶跑道产品的原料进行有害物质释放量的研究，为产品环保性能提升提供理论指导,指导企业进行合理的生产。
塑胶跑道原材料voc释放量研究：
试验设备：环仪仪器 60L小型voc释放量气候箱
试验依据：参考 GB 36246-2018《中小学合成材料面层运动场地》
测试方法：
根据不同原材料配比及使用量，将一定量的原料平铺或涂抹 240 cm²的铝箔槽中，放置在空气流速0.1~0.3 m/ s，换气率1次/ h 的60L小型voc释放量气候箱中，稳定24 h 后采集舱内的气体。
试验结果：

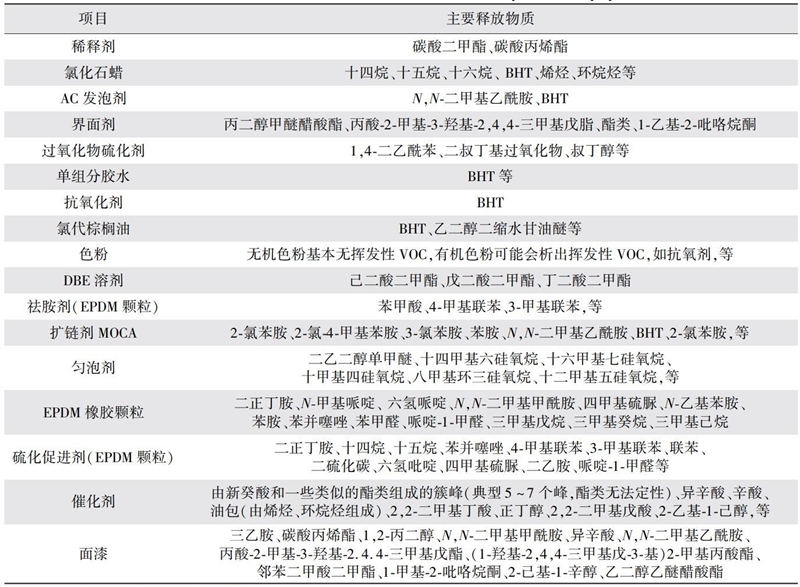

对塑胶跑道的原材料进行舱室法测试，对应的原材料中主要释放物质如下表所示
通过对塑胶跑道各原材料中的主要释放物质情况，可以溯源出成品 VOC 的主要来源。针对塑胶跑道，可以判断其 VOC 主要来源于稀释剂、扩链剂、匀泡剂以及催化剂等原材料。
改善建议：
针对一些高风险的原材料，可以通过更换原材料达到管控要求，具体更换措施如下：
1.催化剂：使用反应型催化剂;不使用催化剂;主成分沸点高于 280 ℃的催化剂。
2.摩卡 MOCA：使用液体 MOCA 或者粉末状 MOCA(低残留二氯苯胺)，不使用颗粒装 MOCA。
3.氯化石蜡：使用高蜡或者氯代棕榈油。
4.稀释剂：不使用稀释剂或低于正己烷沸点的稀释剂。
5.AC 发泡剂：使用其他低挥发发泡剂。
6.EPDM 橡胶颗粒：调整配方，使用好的硫化剂、硫化促进剂、祛胺剂。
7.硫化促进剂/胶水/ 面漆：更换硫化促进剂/ 胶水/ 面漆，根据实际应用配比，控制释放量;避免使用 DBE 等高沸点溶剂。
以上就是塑胶跑道原材料voc释放量的分析，如有试验疑问，可以咨询环仪仪器相关技术人员。
