汽车域控制器是影响汽车性能的重要组成部件之一，它能具有软件菜单操作、友好的人机交互界面、在线操作提示、数据表格生成和使用方便等特点。下面，我们针对汽车域控制器自动老化线的测试系统方案，做个简单讲解。
产品名称：环仪仪器 汽车域控制器自动老化线
测试系统方案：
1.系统包含前端机器人控制器智能生产线(原材料仓库储料、面盒尺寸视觉检测、机加工、三坐标检测、AOI自动光学检测仪、PCB点胶、控制器PCB装配、控制器外壳锁螺钉装配和贴标)。后端机器人控制器智能检测(自动运载、高温老化、检测数据自动采集、检测数据分析处理、检测数据上传云端和智能检测实验室监控中央看板)。

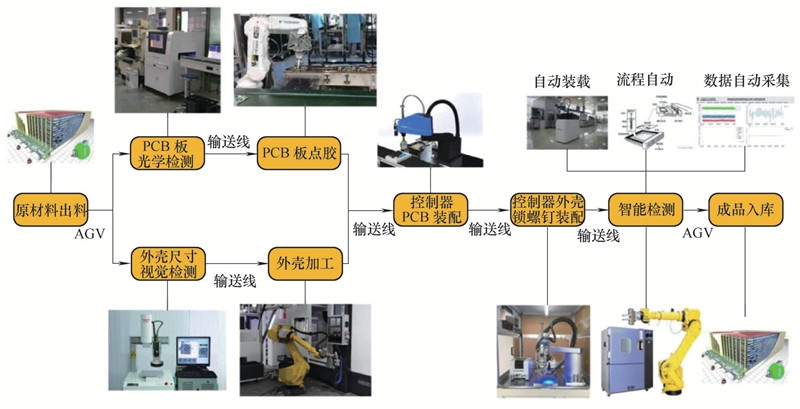

2.控制器生产线工艺及设备系统如下图所示。

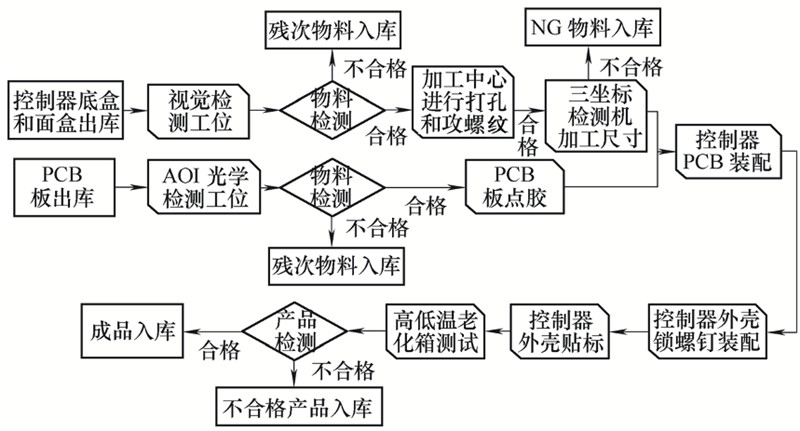

3.汽车域控制器柔性生产流程如下图所示。

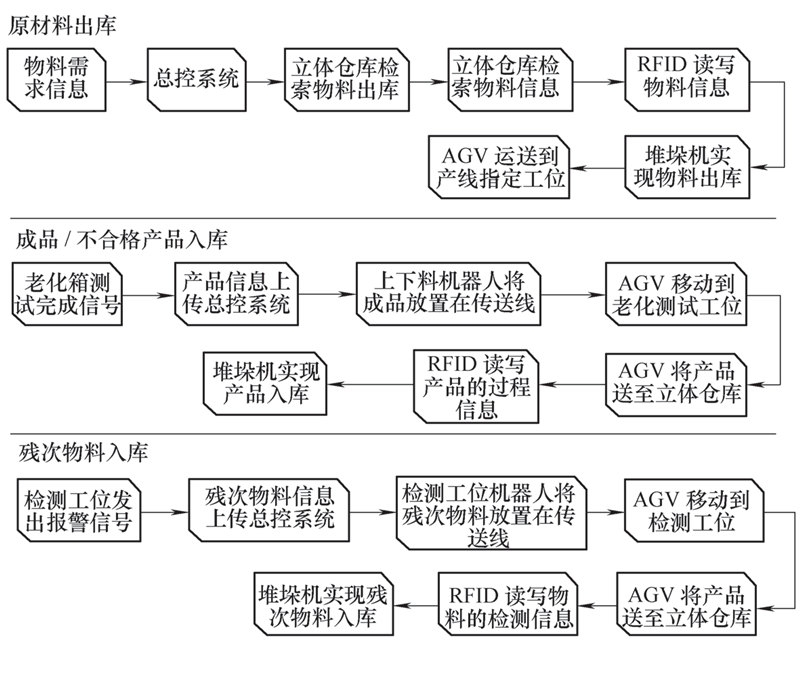

4.物料输送系统流程如下图所示。
5.智能生产及测试系统整体布局如下图所示。

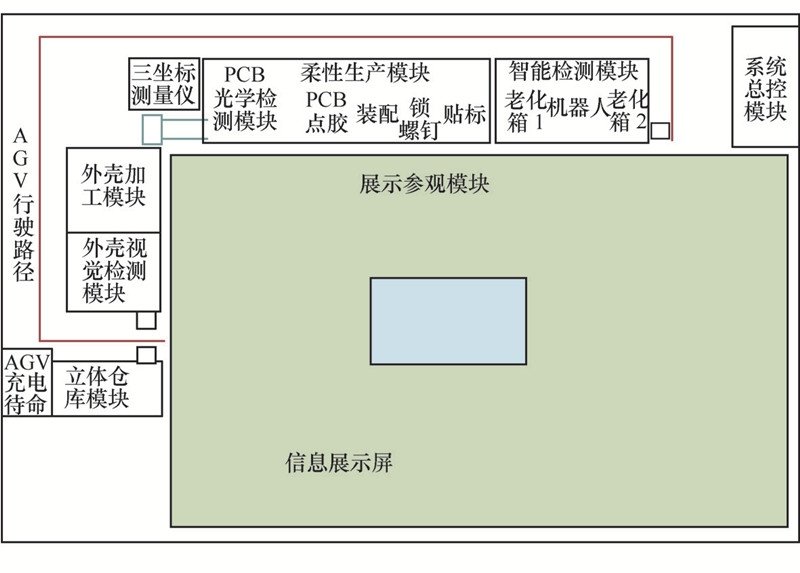

a）功能布局

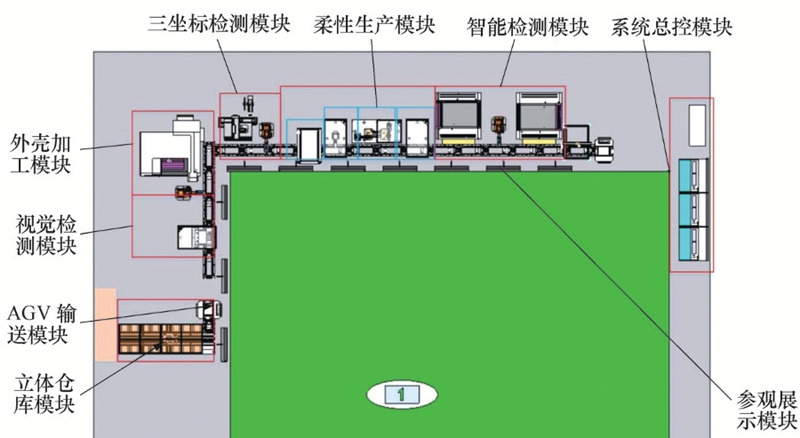

b）设备布局平面

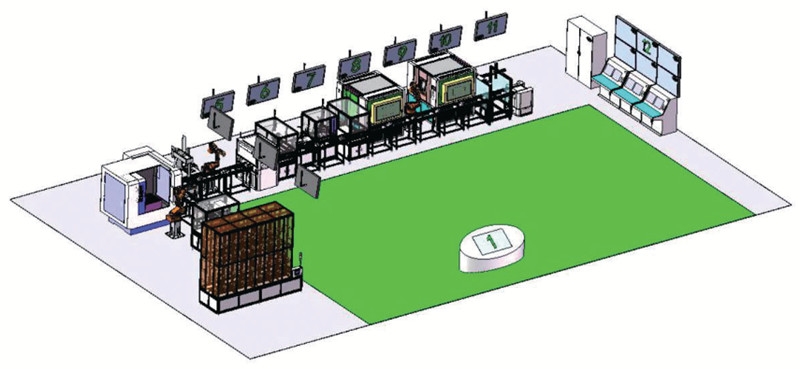

c)设备布局三维
智能生产及测试系统包括以下几个模块：
立体仓库模块、AGV输送模块、外壳视觉检测模块、外壳加工模块、三坐标测量仪模块、柔性生产模块(包含PCB光学检测模块、PCB点胶模块、装配模块、锁螺钉模块、贴标模块)、智能检测模块(包括两台高低温老化箱和一台上下料机器人)、系统总控模块、展示参观模块及安全防护模块。系统整体占地面积255m2(长22.6m×宽11.3m)，其中展示参观区域大约76m2(长6.8m×宽11.2m)。
该生产线可实现物流配送、来料检测、加工、装配及成品检测的全流程数字化、无人化，生产过程中无有害气体、噪声水平低，安全防护到位。机器人、数控机床、高温箱等关键设备可开放运行关键参数，支持GPIO、供电电源和电动机性能退化等故障注入方式。

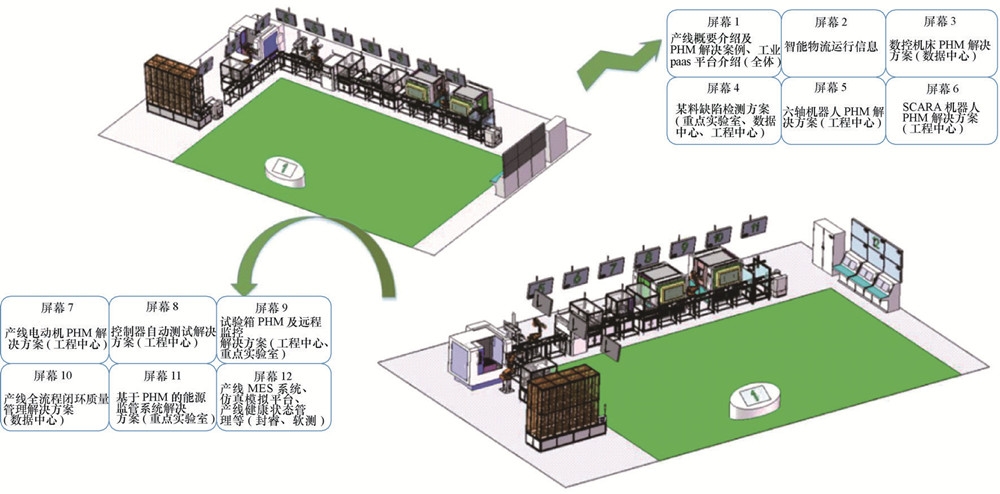

整个控制器生产线的信息显示屏按顺时针方向从1~12进行编号，如下图所示。图中中间绿色区域为展示参观区。
如有汽车域控制器自动老化线的系统方案设计疑问，可以咨询环仪仪器相关技术人员。
