依据 CQC1147-2022《电动汽车充电用液冷电缆认证技术规范》、IEC TS62893-4-2:2021的标准要求，电缆液冷管需要完成气密性试验，试验需要使用真空保压气密性测试机。下面，我们来了解一下电缆液冷管的气密性检测方法。

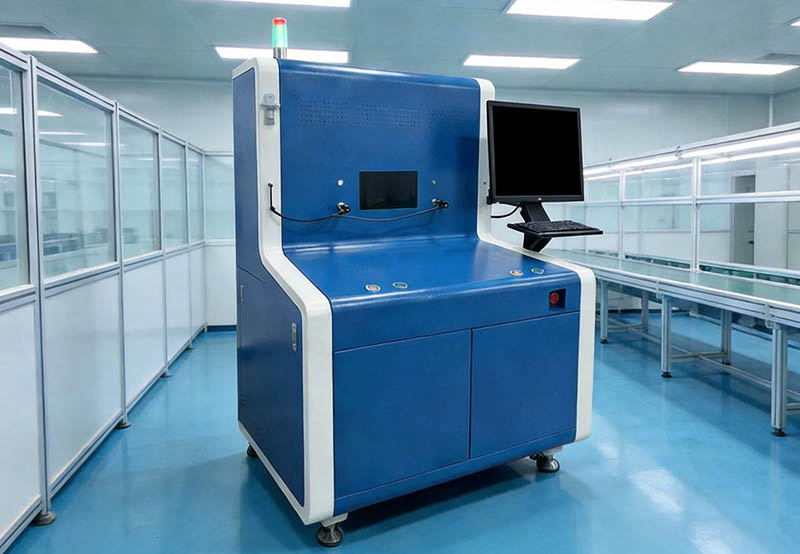

试验设备：环仪仪器 真空保压气密性测试机
电缆液冷管的气密性测试：
1.油冷(油包铜)电缆
油冷(油包铜)充电桩电缆的导体穿于液冷管中，冷却液(多为二甲基硅油)在导体与液冷管间流动带走导体工作时产生的热量。
由于液冷管内含有导体且管外无直接包覆物，因此在油冷(油包铜)充电桩电缆液冷管快速气密性检测时可在管内充入气体后将端头没入液体中，观察护套断面是否有气体泄漏(因电缆护套是整根无破损，故可以此判断)。
2.水冷(铜包水)电缆
水冷(单独走管)充电桩电缆的导体外正常挤包绝缘，液冷管与线芯一起成缆，冷却液(水和乙二醇溶液)在液冷管内流动。由于液冷管单独走管且管外无直接包覆物，因此在水冷(单独走管)充电桩电缆液冷管快速气密性检测时可在管内充入气体后将端头没入液体中，观察护套断面是否有气体泄漏(因电缆护套是整根无破损，故可以此判断)。
3.水冷(单独走管)电缆
水冷(单独走管)充电桩电缆的导体外正常挤包绝缘，液冷管与线芯一起成缆，冷却液(水和乙二醇溶液)在液冷管内流动。由于液冷管单独走管且管外无直接包覆物，因此在水冷(单独走管)充电桩电缆液冷管快速气密性检测时可在管内充入气体后将端头没入液体中，观察护套断面是否有气体泄漏(因电缆护套是整根无破损，故可以此判断)。
测试方法：

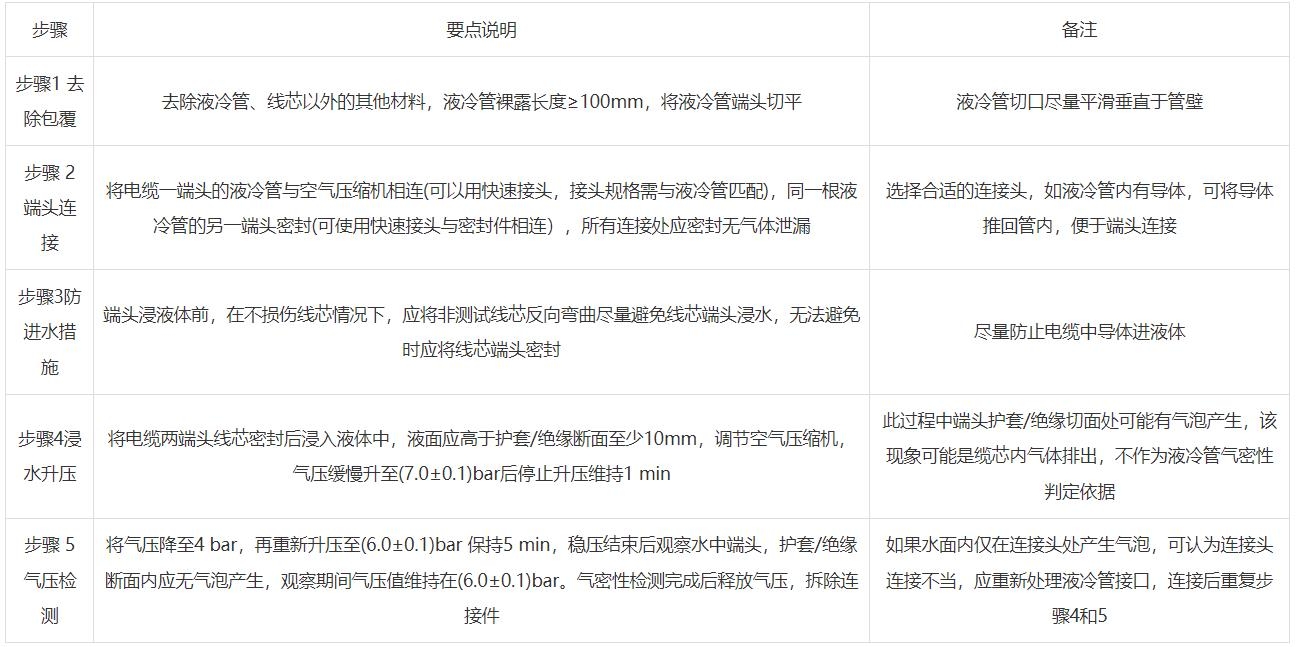

电缆液冷管气密性试验步骤可按下表所示，液冷管气密性试验判据是6 bar(0.6 MPa)、5 min稳压后护套断面处是否有气泡产生，如有则判定液冷管气密性不合格。
以上就是真空保压气密性测试机对电缆液冷管的气密性检测讲解，如有试验疑问，可以咨询环仪仪器相关技术人员。
