环境高海拔模拟实验室设计方案

环境高海拔模拟实验室主要用于航空、航天、电子、国防、科研和其它工业部门确 定电工的电子科技产品（包括元器件、材料和仪器仪表）。在高低温低气压单项或同时作用 下，进行贮存运输可靠性试验，并可同时对试件通电进行电气性能参数的测试。

市场上的环境高海拔模拟实验室的设计方案很多，根据不同的用户可以制定不同的方案，下面产品的设计方案，由“环仪仪器”提供，供大家参考。

方案名称：环境高海拔模拟实验室

设计方：环仪仪器

方案内容：

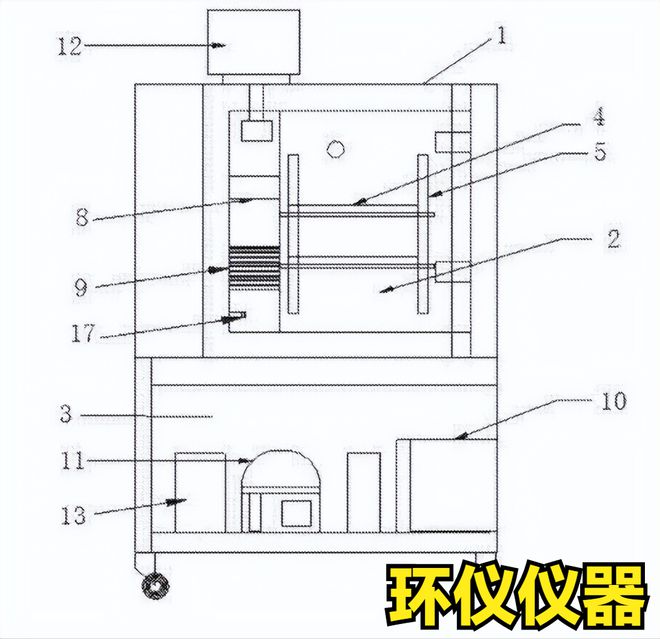

1.环境高海拔模拟实验室，包括箱体，箱体内部上、下分别为高海拔模拟实验室 和机箱室;高海拔模拟实验室内部的同侧壁上上、下方位分别安装有加热装置和制冷装置，高海拔模拟实验室的两内侧壁竖直方向上对称式设置有若干挂条，挂 条上水平挂设有若干相互平行的网板层;高海拔模拟实验室的底部侧壁上连通设置 有抽真空管，抽真空管与抽真空栗连接，抽真空栗设置在机箱室内。

2.网板层为下层网板和上层网板平行设置构成的内空腔的结构网层，网板层的上层网板上表面用于放置待测试品，网板层内部的上层网板的下表面上均匀排布设置若干条状光源，每个条状光源与上层网板之间对称式设置有一对与 条状光源同向的可调角度的扩光翼片条。

3.制冷装置包括蒸发器、冷凝器和压缩机，蒸发器为盘管式蒸发器，盘管式蒸发器安装在高海拔模拟实验室内，冷凝器和压缩机分别设置在机箱室中，蒸发器通过冷机管道连接冷凝器，冷凝器通过冷机管道连接压缩机， 压缩机通过线路与电气系统连接。

4.加热装置包括加热装置安装结构、镍铬加热丝，镍铬加热丝通过对应的加热装置安装结构安装在高低温试验室内壁上。

5.高低温试验室前端通过阻尼铰接件设置试验室拉门，试验室拉门上开设有观察窗。

6.高海拔模拟实验室和试验室拉门的内部结构由外层至内部中间 层依次对称包括外壳、外胆、内胆组成，外壳为不锈钢材质的板体结构，内胆和外胆均为不锈钢材质的空腔结构，内胆的空腔结构中间平分面上平行设置有第一保温固 定支架，第一保温固定支架的正反两面粘贴设置有聚氨酯发泡层，外胆的空腔结构中间平分 面上平行设置有第二保温固定支架，第二保温固定支架的正反两面粘贴设 置有超细玻璃纤维层。

7.箱体的顶部设置有鼓风电机，通过鼓风电机与高海拔模拟实验室连通。

方案优势：

1.将传统的高温室和低温室整合在同一工作室中，结构紧凑， 造价低廉，测试的精准度高。高海拔模拟实验室和实验室拉门的内部结构由外层至内部 中间层依次对称包括外壳、外胆、内胆组成，其内部构成的保温结构，可以有效降低能量损耗，可以最大限度降低试验过程中热交换导致的温度突变。

2.高海拔模拟实验室内设置有 若干相互平行的网板层，且网板层内部设计可以实现对该网板层下方的对应的待测试品的 进行充分的照明效果，便于观察窗的观察。
