核战斗部振动离心机试验方法

振动离心机的作用是用于研究或考核核战斗部及其部(组)件，对飞行阶段振动-加速度环境的适应性。下面以环仪仪器的产品方案为例，来了解一下相关的试验方法。

试验设备：振动离心机

设备型号：HYZB系列

设备厂家：环仪仪器

参考标准：GJB 8384-2015

试验原理：用振动离心机对试件同时施加可控的振动加速度载荷和向心加速度载荷，转臂绕主轴旋转时给试件施加向心加速度载荷，模拟核战斗部飞行过程中的惯性载荷环境;

同时，由安装在转臂端部的电动振动台对试件施加振动加速度载荷，模拟核战斗部飞行过程中的振动环境。

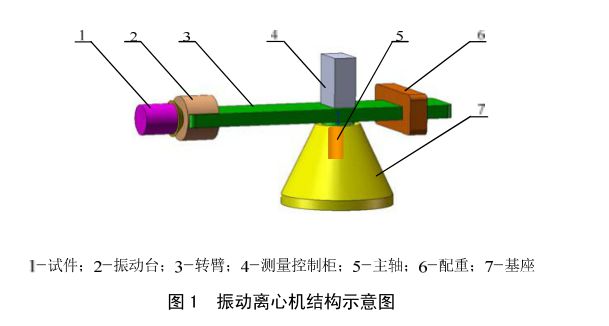

一、振动离心机的结构示意图如下：

二、设备要求：

应选择合适的振动离心机，设备能够产生所需的振动载荷，并且使试件最靠近和最远离旋转轴线的部分所承受的向心加速度载荷在规定值的90%~110%范围内。

三、试验步骤：

1.将样品按要求的状态 安装在夹具上并与振动台连接;

2.在样品夹具/振动台连接处或试件上安装规定数量的传感器，用于实现振动、加速度的控制及测量;

3.检查确认各类测试系统工作正常;

4.按照规定的 低 量级试验条件进行预试验(必要时);

5.对试件施 加规定的向心加速度载荷;

6.加速度升至预定 值 后或当加速度按规定条件变化时，对试件施加规定的振动载荷;

7.试验过程中对控制信号、测量信号进行监测;

8.试验完成后，对试验数据进行初步分析;

9.将样品从夹具上卸下，检查样品并对测试结果进行分析。
