高空低气压温湿度试验舱设计规范

时间:2023-03-10 13:56:49 作者:环仪小编 点击:

高空低气压温湿度试验舱是一种用于模拟高海拔环境的实验设备,通常用于测试和评估航空航天器、飞行器、武器装备和电子设备等在高海拔条件下的性能和可靠性。


一、设计依据:

满足MIL-STD-202F、MIL-STD-810F等标准

GB/T2423.1-2008试验A:低温试验-C60068-2-1

GB/T24232-2008试验B:高温试验-C60068-2-2

GB/T242321-2008试验M:低气压试验-C60068-2-13

GB/T2423.25-2008试验Z:低温/低气压试验一EC60068-2-40

GB/T242326-2008试验Z:高温/低气压试验-C60068-2-41

GJB150.3A-2009第3部分;低温试验

GJB150.4A-2009第4部分;低温试验

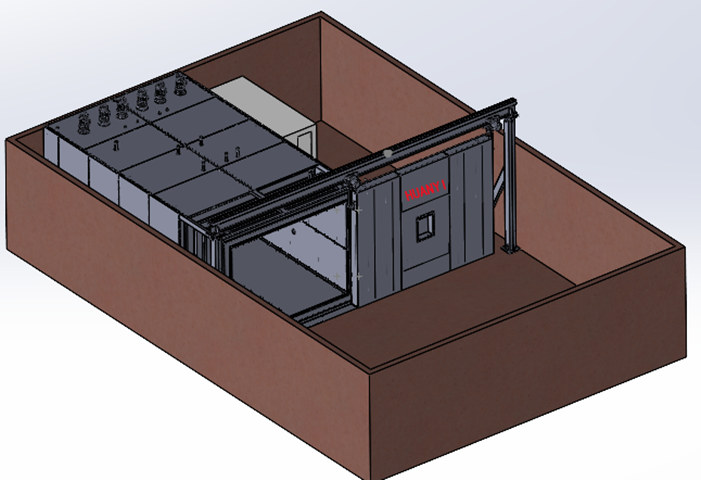

高空低气压温湿度试验舱设计规范(图1)
二、产品设计要求:

1. 设计标准:试验舱应符合国家和行业相关标准,例如国家航空航天局和国际航空航天工程师协会等的标准。

2. 安全性能:试验舱的设计应考虑安全因素,如安全阀、紧急停机装置、过压保护、气压传感器等,以保证试验操作安全可靠。

3. 环境控制:试验舱应该能够控制环境参数,如温度、湿度和气压等,以满足不同测试要求,同时还要考虑对环境的影响。

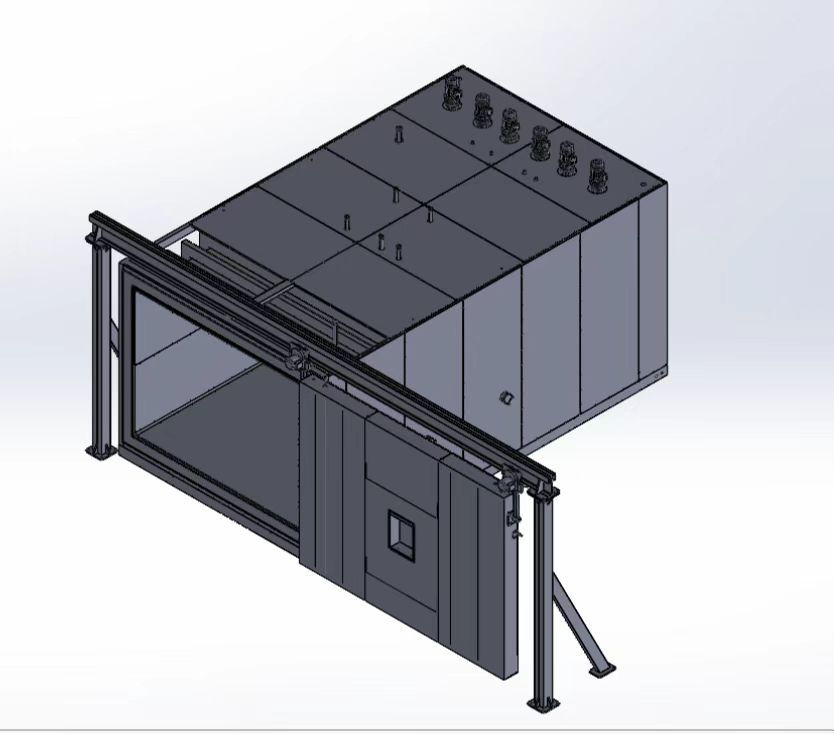

高空低气压温湿度试验舱设计规范(图2)
三、参数要求:

1. 气压:试验舱能够模拟的气压范围通常为0.1kPa至100kPa之间,根据实验需求可调节气压范围和变化速率。

2. 温度:试验舱能够模拟的温度范围通常为-70℃至+150℃之间,根据实验需求可调节温度范围和变化速率。

3. 湿度:试验舱能够模拟的湿度范围通常为10%RH至95%RH之间,根据实验需求可调节湿度范围和变化速率。

4. 测试容积:试验舱的测试容积通常在0.5 m³到10 m³之间,根据实验需求可选择不同容积的试验舱。

5. 升温降温速率:试验舱的升温和降温速率通常为1℃/min至20℃/min之间,根据实验需求可调节升温和降温速率。

6. 精度和稳定性:试验舱的温度、湿度和气压控制精度和稳定性需满足测试要求,通常为±0.5%RH、±0.5℃和±1kPa。


如有疑问,可以咨询我们。
