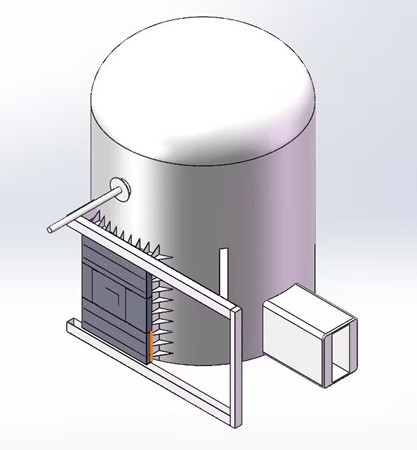

特高压人工气候室总体设计

环仪仪器特高压人工气候室的设计定位于＞800KV输变电工厂的环境试验，且实验室能模拟高达10000m的低气压环境。人工气候室同时拥有特高压直流和交流的试验研究设施，可开展特高压直流和交流输变电技术研究，与国内外其它同类实验室比较，交直流兼备的特高压试验能力是实验室特色之一。

特高压人工气候室设计主要有以下几个系统：

1. 制冷系统：制冷机采用并联氟利昂压缩冷凝机组，蒸发冷冻设备采用非标吊顶式冷风机。为配合喷水覆冰，采用一台送风机和送风管道，沿喷水管条缝送风，加速结冰。

2. 人工污秽试验气雾系统：常温下产雾，保证试验品表面水汽凝结，15min内，空间充满雾。 采用 1 套高压微雾加湿产雾系统，最大流量 600kg/h，微雾加湿系统加湿效率高，为100％；加湿速度快，可迅速实现满雾；微雾雾径小，仅 3～5u m；节能，安全可靠。

3. 通风系统：考虑人员进入需新鲜空气以及完成人工污秽试验后迅速（ 20～30min）排除水雾，设置机械排风，补风从门自然进风。

4. 真空系统： 抽真空系统主要由两台主泵和一台维持泵组成。在 30min 内使罐体压力从 102.3kPa 下降至50.0kPa（绝对压力）；维持泵用来抽取罐体的漏气量，维持罐体内的真空度。

5. 喷水覆冰系统：覆冰试验时，试验环境温度已经达到-19℃，喷嘴孔径很小，很可能会结冰堵塞而不能正常工作，因此必须用电加热丝消除冰堵，直接将电加热丝绑在喷嘴上。

特高压人工气候室在功能设计上设计到以上几个系统，此外，还可以根据不同的测试要求，配置不同的试验系统，达到模拟真实自然环境的目的。
