复合绝缘子污秽闪络试验室主要系统组成

绝缘子污秽闪络试验室可以实现人工模拟高海拔、覆冰、污秽等环境，对绝缘子的污闪特性进行研究非常重要。绝缘子污秽闪络试验室由多个系统组成，下面对此做简单讲解。

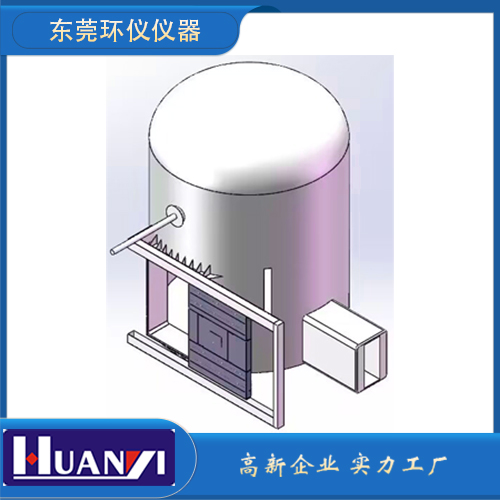

环仪仪器 绝缘子人工污秽闪络气候室的系统组成介绍：

一、空气换热循环系统：
空气换热循环系统中的两冷风机组可将环境模拟舱内的空气分别经由两回风口抽入到两风道中，并对空气进行冷却，并通过调节调温电加热器的加热功率来对空气温度进行控制，处理后的冷空气向上进入稳压层，然后又通过送风孔板上均匀设置的送风口，由上至下进入环境模拟舱内，实现了环境模拟舱内的空气换热循环，并且可使冷风温度均匀，送风气流均匀。

二、冷却水循环系统：
经冷却水循环系统冷却后的水可以为淋雨覆冰及超声波雾化系统和制冷系统提供冷却用水。

三、制冷系统：
经过制冷系统处理后的低温低压制冷剂液体经过管道通往环境模拟舱内的冷风机组，实现制冷过程。

四、抽真空及排雾系统：
通过抽真空及排雾系统可以调节环境模拟舱内的气压，模拟试验所需的高海拔低气压环境，并可以解决热雾在环境模拟舱的罐体上部不易排放的问题。

五、热雾系统：
热雾系统可以为绝缘子污秽试验提供饱和水蒸气，即热雾，提供了热雾的试验环境。

六、淋雨覆冰及超声波雾化系统：
淋雨覆冰及超声波雾化系统可以为高压、特高压输电设备的淋雨试验模拟淋雨现象，为绝缘子人工覆冰闪络试验提供需要的超声波微雾并实现试件表面覆冰状态，且可模拟自然界刮风情况下的覆冰过程。

七、融冰系统：
融冰系统采用辐射加热的方法进行融冰，只需要对试件进行局部加热即可完成融冰，无需为了融冰而使整个模拟舱内的温度回升到0℃以上，因此非常节能，运行成本低，从融冰试验到下一组覆冰试验无需经过漫长的降温过程，并且采用非接触融冰技术实现加热，不在绝缘子试件周围形成任何气流；通过调压或调功装置可调整系统加热功率，易于控制。

以上绝缘子人工污秽闪络气候室的各个系统均可实现定制，可按不同的测试要求配置不同的功能，为用户试验带来便利。
