高压线路绝缘子覆雪闪络气候室和样品要求

高压线路绝缘子覆雪闪络气候室是一款非标设备，不同用户做闪络试验的要求不同，因此对气候室的结构也会不同，以下是“环仪仪器”近期为用户提供的技术方案中需设计的覆雪闪络气候室的结构，供大家参考。

环仪仪器 绝缘子覆雪闪络气候室构造：

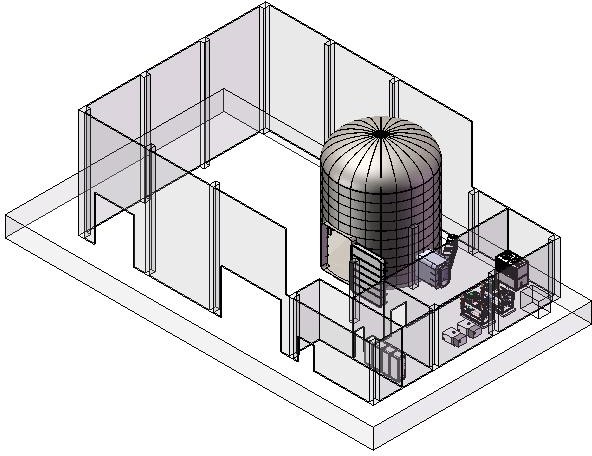

气候室直径7.8 m、高11.6 m的多功能人工气候室中进行，如下图所示。试验箱主要由真空系统、制冷系统、风速调节系统、喷雾系统四部分组成。

室内温度可低至 -45℃。风速范围为 0 至 12 m/s。喷雾系统根据国际电工委员会（IEC）标准定制，分为两排。每排由七个标准喷嘴组成。水滴直径可控。电源由安装在腔室侧面的 330 kV 穿墙套管引入。

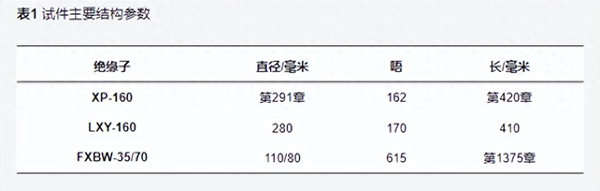

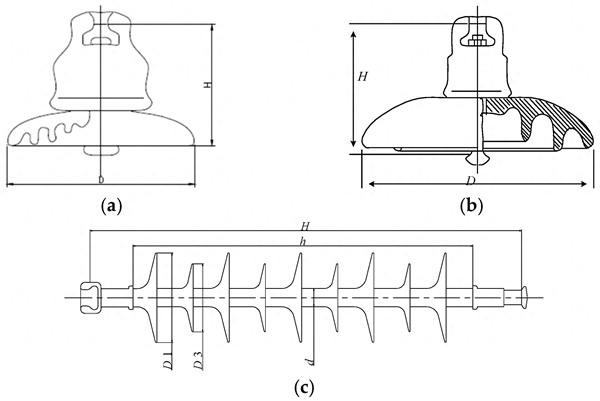

根据用户的测试要求，此项目用户采用三单元瓷玻璃绝缘子串和FXBW-35/70复合绝缘子为试件。下图为试件结构示意图。主要结构参数如表1所示。

绝缘子覆雪闪络由三个部分组成：

1)绝缘子污染：采用IEC标准推荐的固体层法污染绝缘子，模拟积雪前的污染程度。

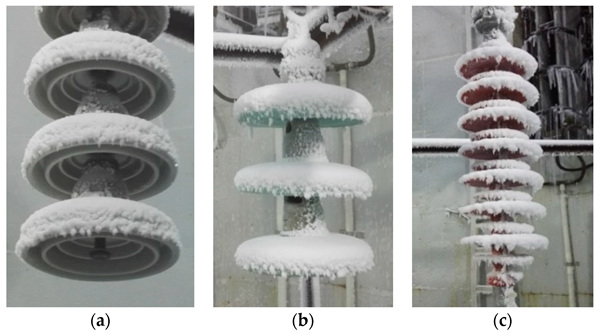

2)积雪：由于绝缘子串积雪尚无相关标准，用户采用喷嘴产生的雪直接积聚在绝缘子表面的方式，达到积雪效果。

3)闪络测试：采用U型法获得雪覆盖绝缘子的闪络电压。闪络试验中使用的交流电源是无电晕污染试验变压器。其标称容量、额定电压、额定电流分别为2000kVA、500kV、4A。采用额定电压±600 kV、额定电流0.5 A的电源进行直流闪络试验。
