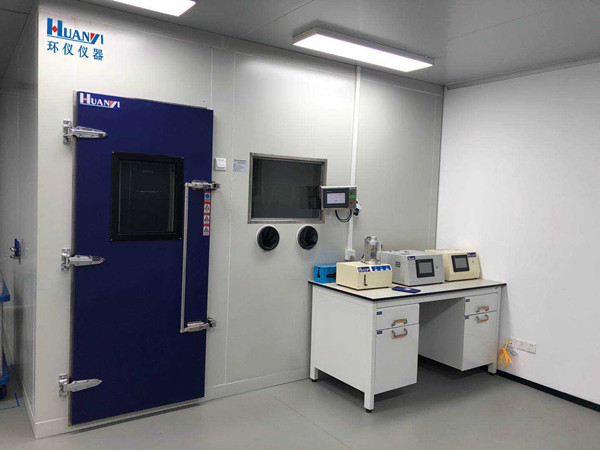

油烟机气味降低度试验舱

一、产品简介：

油烟机气味降低度试验舱是根据 《GB/T 17713-2022 吸油烟机及其他烹饪烟气吸排装置》标准中附录 D“气味降低度试验方法”的要求，设计研制一套试验装置来完成这一试验，并达到试验要求。

二、满足标准：

GB/T 17713-2022 吸油烟机及其他烹饪烟气吸排装置

三、产品要求：

1.实验室的尺寸：长、宽、高一般为3.5m、2.5m、2.5m，体积为（22±2）m³。实验室的墙壁应该不受丁酮（MEK）的影响。

2.模拟厨房的试验室气密性要求：在试验室测得高气味浓度后，1 小时后再测得的气味 浓度，其下降值不大于 5％。

3.加热器的功率：2KW/220V。 控温精度：170±10℃ 热电偶精度：±℃。

4.每次滴液：300g±1g 的室温蒸馏水和 12g±0.1g 丁酮的混合液; 每次滴液的时间：30min±15s。

5.被测机的形式：外排式和循环式。

四、系统组成：

1.滴液系统：滴液系统中滴头与锅底的距离为（225±25）mm。在国标测试过程中，每29min50s~30min内将290mL蒸馏水匀速滴完。

2.温控系统：该装置中应有4根热电偶，其中两根测试油温，两根测试锅底温度，测量精度为±0.5℃。在国标测试过程中，锅底温度应始终保持在290℃±10℃；在欧标测试过程中，锅底温度应始终保持在250℃±5℃。

3.独立过滤器：独立过滤器的气溶胶悬浮物绝对过滤效率应不低于99.995%。

4.油脂收集器：在锅上面增加漏斗状油脂收集装置，形成圆形喇叭口。
