SO2气体传感器标定仓的标定过程

时间:2024-07-19 10:55:52 作者:环仪仪器 点击:

SO2气体传感器标定仓的标定是对使用中的传感器提供性能评价,满足使用者对传感器性能的测试甄选的现实要求。同时,传感器的标定也满足了产品的出厂要求,下面,为大家介绍一种使用SO2气体传感器标定仓做标定的方法。

SO2气体传感器标定仓的标定过程:

标定设备:环仪仪器 SO2气体传感器标定仓

标定原理:通过动态配气装置向待标定电化学传感器输入不同浓度的气体,测定所述电化学传感器的输出值,确定该传感器的标定零点。

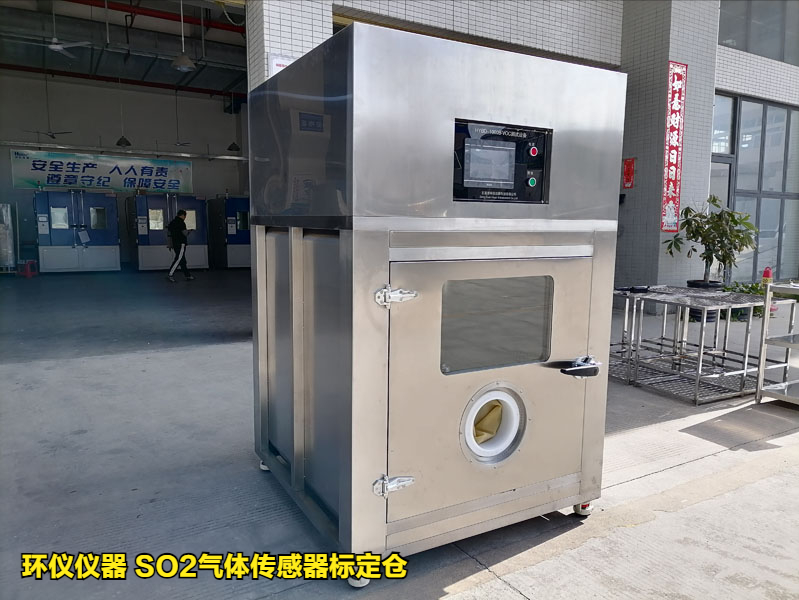

SO2气体传感器标定仓的标定过程(图1)

动态配气法:

是使已知浓度的原料气与稀释气按恒定比例连续不断地进入混合器混合,从而可以连续不断地配制并供给一定浓度的标准气动态输出,根据两股气流的流量比可计算出稀释倍数,根据稀释倍数计算出标准气的浓度。

标定过程:

1.将待标定传感器随仪器放入SO2气体传感器标定仓中,设置至少5个温度点,通入纯SF6气体,在每个温度点测定传感器的零点信号值;

2.通入一定浓度的干扰气,此时干扰气为CO与SF6的混合气,测定此时传感器的输出信号值作为量程的信号值;

SO2气体传感器标定仓的标定过程(图2)

3.将量程的信号值和零点信号值相减得到每个温度点的干扰信号值;

4.将每个温度点的干扰信号值除以标准温度20℃时的干扰信号值,得到每个温度点相对标准温度20℃下干扰的变化率,得到干扰变化率与温度对应的线性方程:KG=c0+c1x+c2x2。

其中KG为不同温度相对20℃的干扰相对变化率,X为当前温度与20℃的温差,c0,c1,c2分别为拟合方程的系数,通过EXCEL软件根据实验数据拟合计算得出。

该标定方法能快速、准确地获得标定所需浓度的标准气。
