光纤复合架空地线（OPGW）覆冰（尤其是重覆冰）前后性能的变化、潜在的隐患及其对光缆线路运行影响很大，我们通过使用冻雨环境实验装置对其进行覆冰试验后，再进行安全性能试验，研究其性能。
试验设备：环仪仪器 冻雨环境实验装置
安全性能试验如下：
1.应力应变性能测试
测试要求：对 40%RTS 拉伸力情况进行了样品的应力应变测试。
验收标准：40%RTS 拉力时，光纤无应变，光纤无附加衰减。
测试结果：
可以看出，当拉力值大于 5 000 N 时，衰减开始明显增大，超出 0.05 dB，最大时衰减大于 0.1 dB，已经超出标准的要求，说明覆冰对光纤的衰减产生影响，使衰减增大。
2.抗拉性能测试
测试要求：样品的额定抗拉强度为 65.7 kN， 对样品施加 95%RTS 张力进行测试。
验收标准：在 95%RTS 拉力下无任何单丝断裂。
测试结果：
在抗拉性能试验中，当拉力达到 69%RTS 时，外层单丝就全部断裂了，说明光缆的抗拉性能明显降低，覆冰使OPGW 的机械强度下降，使 OPGW 的使用寿命减少，并且该 OPGW 在这种情况下已经不适合再长期运行， 必须予以更换。
3.风振性能测试
测试要求：对样品施加 20% RTS张力，振动循环次数至少 1×10^7，振动频率为（830／d±10）Hz。
验收标准：试验过程中单模光纤的附加衰减≤1.0 dB／km（1 550 nm），试验后光缆无机械损伤，无残余附加衰减.

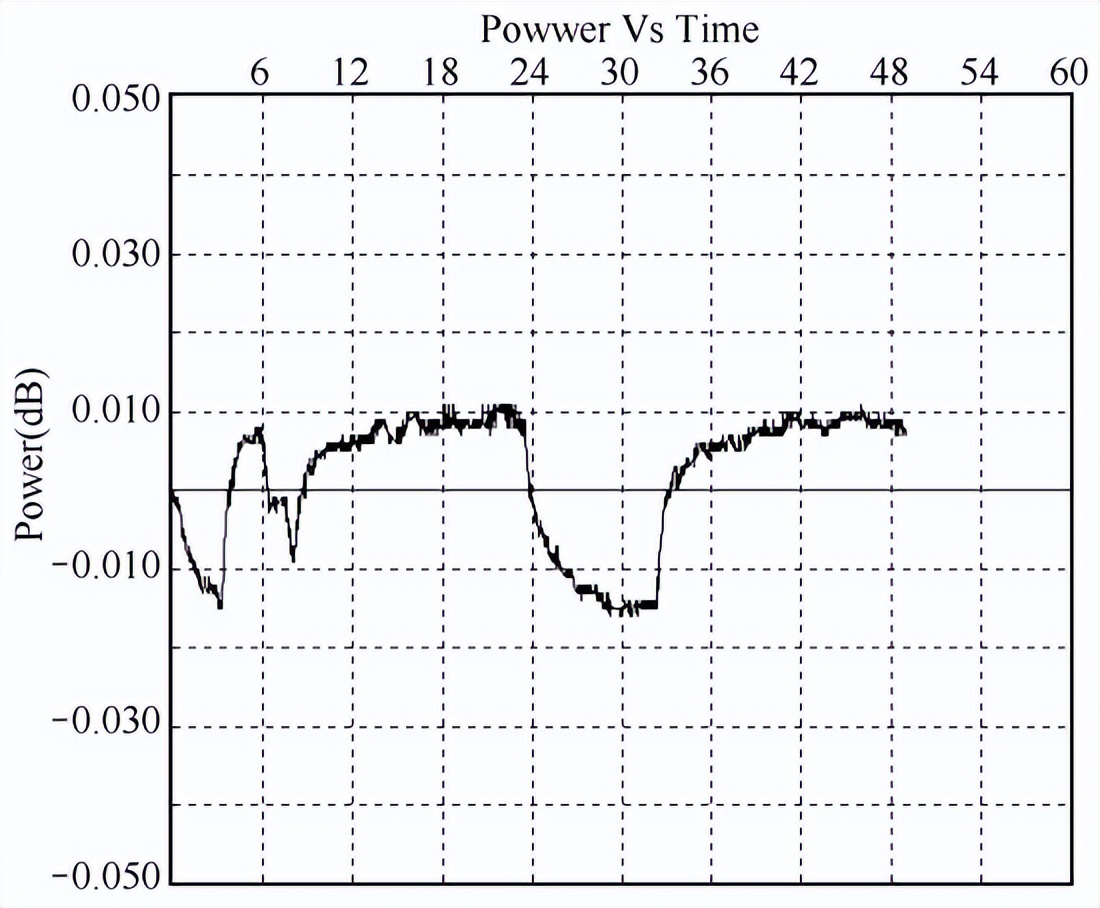

测试结果：
试验过程中光纤的附加衰减≤0.094 dB／km（1 550 nm），试验后光缆无机械损伤，无残余附加衰减。
由测试结果看出， 覆冰对 OPGW 的风振性能影响不大。
4.舞动性能测试
测试要求：对样品施加 2%RTS 拉力，振动循环次数至少 1×10^5，振动频率为（1～4）Hz。
验收标准：试验过程中单模光纤的附加衰减≤1.0 dB／km（1 550 nm），试验后光缆无机械损伤，无残余附加衰减。
测试结果：
试验过程中光纤的附加衰减≤0.123 dB／km（1 550 nm），试验后光缆无机械损伤，无残余附加衰减。由测试结果看出， 覆冰对 OPGW 的舞动性能影响不大。
如需了解更多冻雨环境实验装置的覆冰试验研究，可以咨询环仪仪器相关技术人员。
