PTN 石油沥青聚氨酯接缝材料是一种用石油沥青对聚氨酯进行改性的双组份密封胶，为了研究其超低温性能，我们对PTN 石油沥青聚氨酯接缝材料从 20℃至-100℃ 的硬度、拉伸性能、拉伸粘结性能的测试，研究PTN材料在超低温下的性能。
试验设备：环仪仪器 深冷型环境试验箱
试验样品：PTN 材料是由甲乙双组分组成，甲组分主要成分是聚醚多元醇，乙组分主要成分为异氰酸酯 、粉煤灰、固化剂、催化剂和抗老剂。样品采用采用 1:1，1:2，1:3三个配比。
试验过程：
一、硬度测试
1.样品放置 24，72，168h 后的样品上任意取 3个点进行硬度测试，获得空白组硬度值 。
2.将试样放入深冷型环境试验箱中，将温度设定好以后，待试验箱降温到设定温度后开始计时，分别在10，0，-10，-20，-30，-40，-50，-60，-70，-80，-90，-100 ℃放置 24，72，168h后取出立即进行硬度测试。
二、拉伸测试
按照CB/T 16777要求的方法，分别测试试样在 20，10，0，-10，-20，-30，-40，-50，-60，-70，-80，-90，-100℃放置72 h后的拉伸强度和断裂伸长率。
三、拉伸粘结性能
每组拉伸试样需要制作4个试样3 个为试验样品，1个为备样。按照 CB/T13477.8-2002 要求的方法分别测试试样在20，10，0，-10，-20，-30，-40，-50，-60，-70，-80，-90，-100℃放置72 h后的拉伸粘结强度和拉伸粘结断裂伸长率。
试验结果：

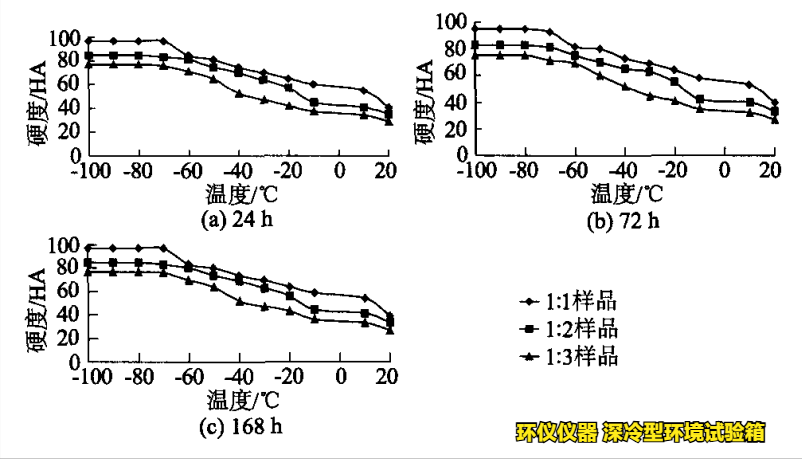

下图为配比为1:1，1:2，1:3的样品硬度随温度变化的曲线：

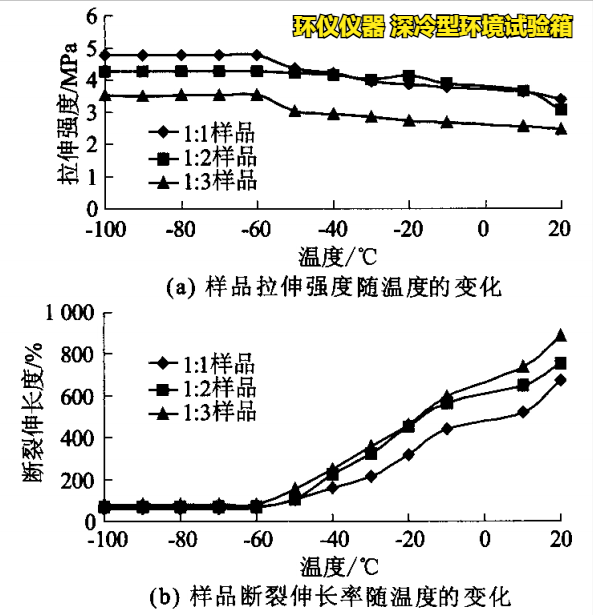

下图为配比为1:1，1:2，1:3的样品拉伸强度和断裂伸长率的曲线：

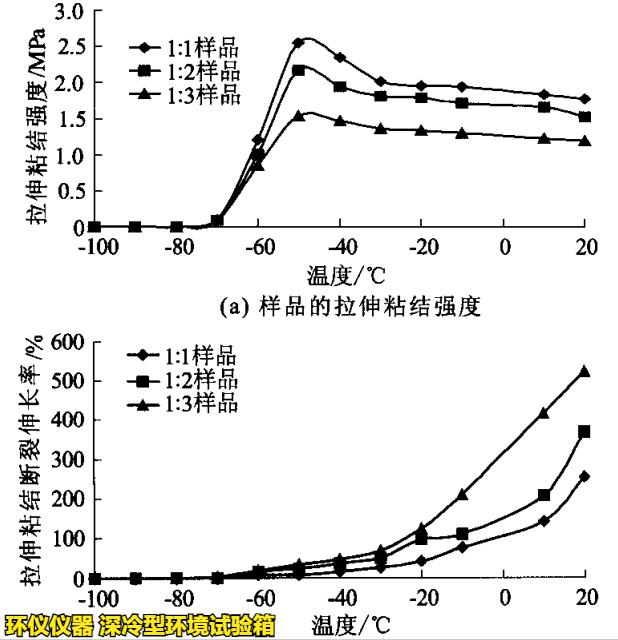

下图为配比为1:1，1:2，1:3的样品拉伸粘结强度和断裂伸长率的曲线：
试验结果表明：
1.PTN 材料的硬度、拉伸强度随着乙组分含量增加而降低，断裂伸长率则增大。
2.在同样配比下，硬度、拉伸强度随着温度降低而增大，断裂伸长率减小，在超低温-60 ℃以下，硬度、拉伸强度和断裂伸长率不再随温度变化， 出现“停滞”现象。
3.拉伸粘结的强度随着温度先增加后减少，拉伸粘结的断裂伸长率一直减少，至超低温下出现“0值”现象。
以上就是PNT接缝材料的超低温性能研究，如有试验疑问，可以咨询环仪仪器相关技术人员。
