硫化橡胶在低温下松弛过程急剧减慢， 硬度、模量和分子内摩擦增大，弹性显著降低，致使橡胶制品的使用性能降低，在动态条件下尤其突出。对于硫化橡胶的低温脆性测试，有单试样与多试样两种方法，下面，我们就这两种试验方法中的试验要求，做个简单的对比。
低温脆性试验设备：环仪仪器 硫化橡胶脆性温度试验机
试验标准：
GB/T 15256-2014 硫化橡胶或热塑性橡胶低温脆性的测定（多试样法）
GB/T 1682-2014 硫化橡胶 低温脆性的测定 单试样法
试验方法对比：
1.样品数量

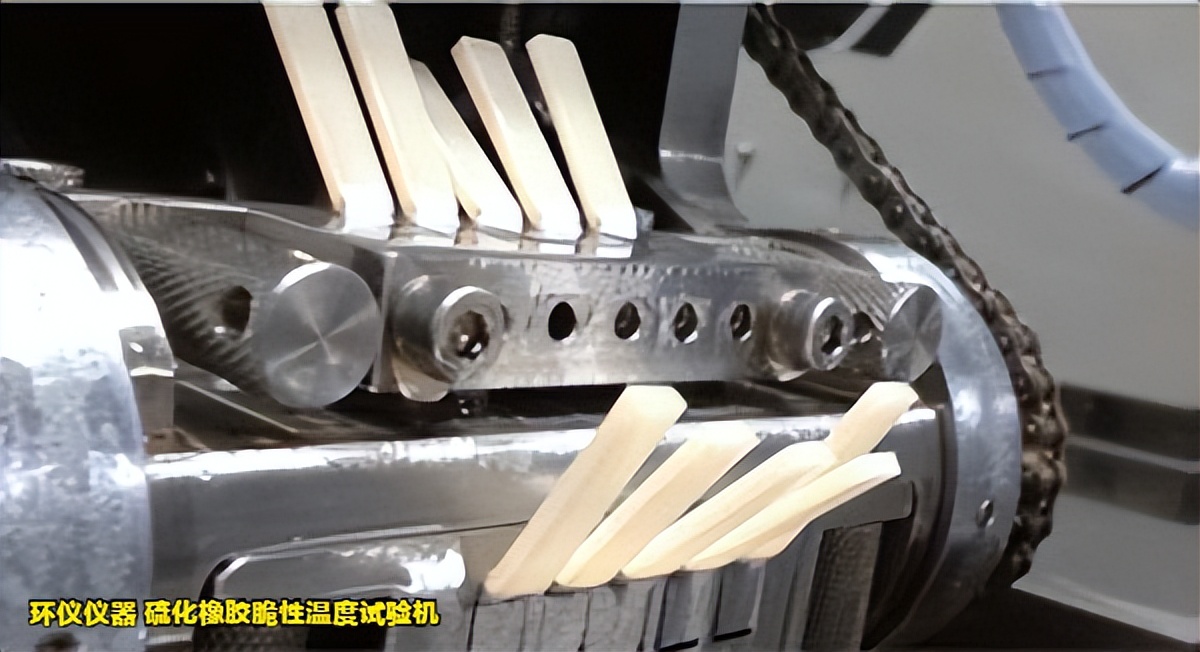

单试样法测定硫化橡胶脆性温度时，每次在夹持器上夹持1个试样，多试样法每次夹持5个试样。同时，单试样法试样受冲击部位到试样夹持器下端的距离为（11.0±0.5）mm，而多试样法试样在冲击时冲击头和试样夹持器之间的距离为（8±0.3）mm。
2.冲击距离
单试样法中冲击装置使用了冲击弹簧，冲击头到试样的距离为（25±1）mm；多试样法中冲击头沿着垂直于试样上表面的轨道运动，以（2.0±0.2）m·s-1的速度冲击试样。
3.试验温度
采用单试样法测得的硫化胶脆性温度比多试样法测得的硫化胶脆性温度低2~4 ℃ 。
以上就是硫化橡胶单试样与多试样的实验对比，如有低温脆性试验疑问，可以咨询环仪仪器相关技术人员。
