夹层玻璃是重要的安全玻璃，赋予其安全性能的是玻璃间的粘结材料，常规材料为聚氨酯（PU）胶片。为了研究湿热条件对聚氨酯胶片的影响，测试样品光学性能的变化，我们做了以下试验研究，供大家参考。
试验设备：环仪仪器 可程式恒温恒湿箱
试验样品：PU胶片和PVB胶片，大小为20mm × 20mm
试验条件：参考GJB150.9规定的湿热环境。
试验结果分析：

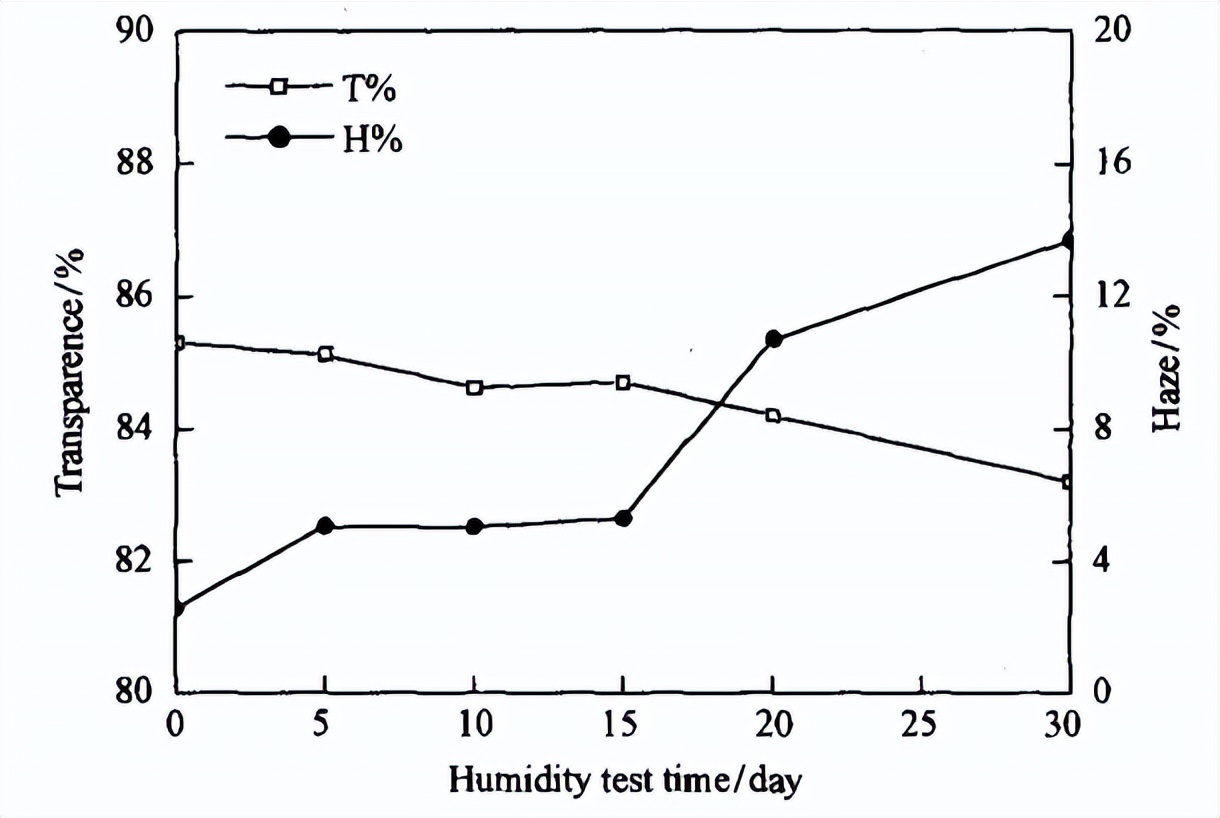

PU夹层玻璃样品在湿热环境中持续0、5、10、15、20、30天后透光度、雾度两项指标的变化见下图。
从图可知，试验前期，湿热引起雾度和透光度稍微变化;随着时间进行，上述两项指标基本没有变化；当试验继续进行到15天以后，雾度和透光度发生急剧变化；到达30天后取样，透光度降低2.2%，雾度增加11.6%，雾度变化非常明显。
将上述湿热样品在室温放置8个月后，透光度及雾度的变化见下图。

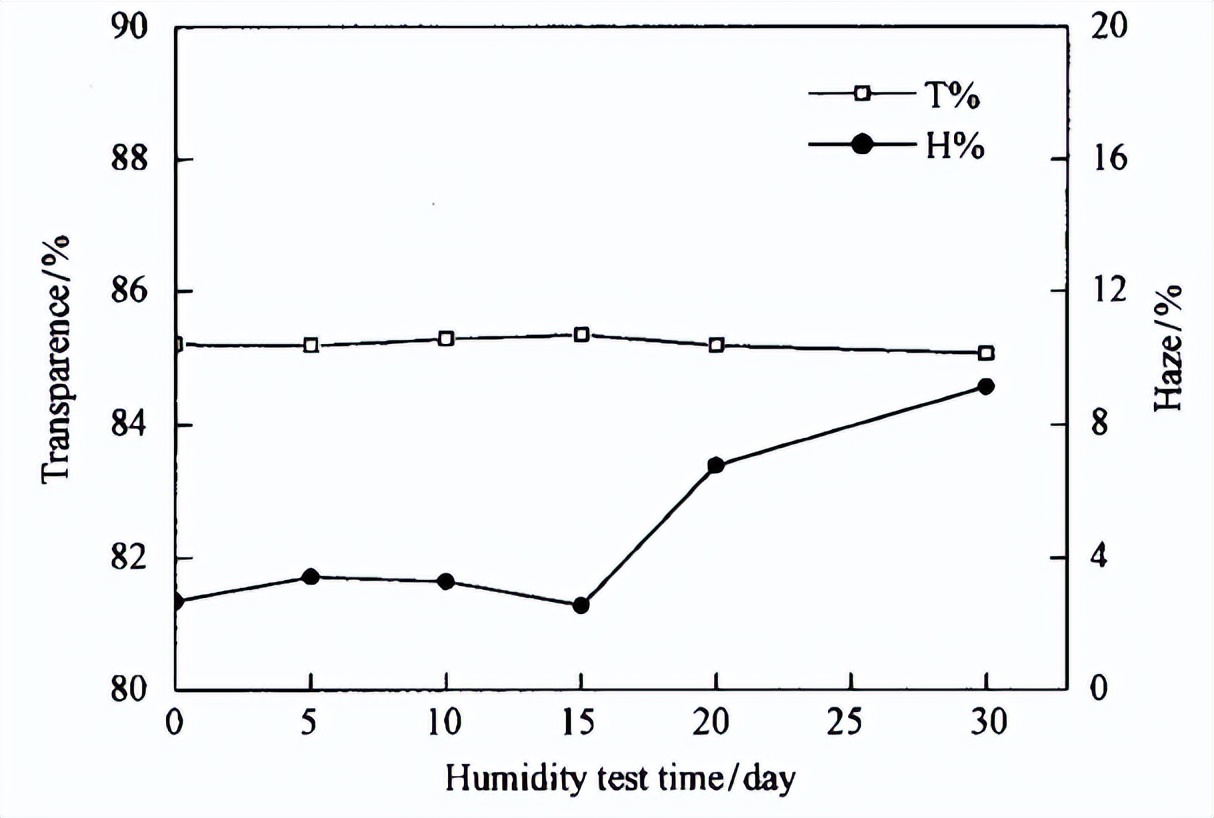

a.P U 样品湿热试验后室温放置8 个月后光学性能的变化

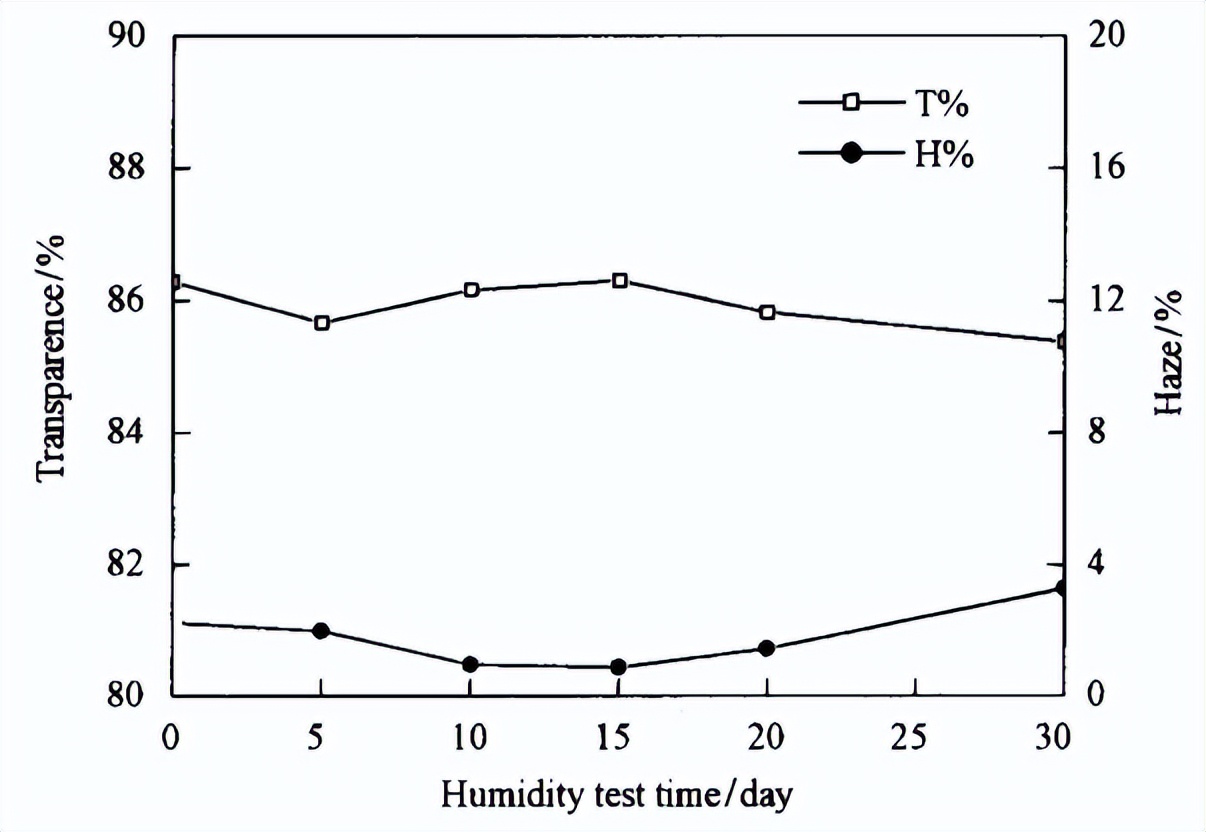

b.PVB样品湿热试验后室温放置8 个月后光学性能的变化
从图可知，PU胶片的前期样品透光度基本恢复，但湿热15天以后的样品雾度值仍然较高，最高达到9.0%；
PVB夹层玻璃的透光度、雾度基本恢复。结合上述数据，初步判断PVB与水汽的作用是基本可逆的，PU胶片与水汽的作用不可逆，还需深入研究水汽与胶片的作用机理。
结论：
1.在GJB150.9规定的湿热条件下，PU胶片制作的样品光学性能变化不明显，随着湿热试验时间的延长(如15天以上)，样品的透光度、雾度发生急剧变化。
2.完成不同时间湿热试验后的PU夹层玻璃样品，在室温长期放置后发现：湿热试验时间小于15天的样品，透光度及雾度值基本能恢复到试验前的状态，分别为85%和3%左右；而超过15天的样品，透光度保持在85%左右，雾度值依旧很高，最大值能达到9%。
以上就是对PU胶片的湿热试验探究，如有试验疑问，可以咨询环仪仪器相关技术人员。
