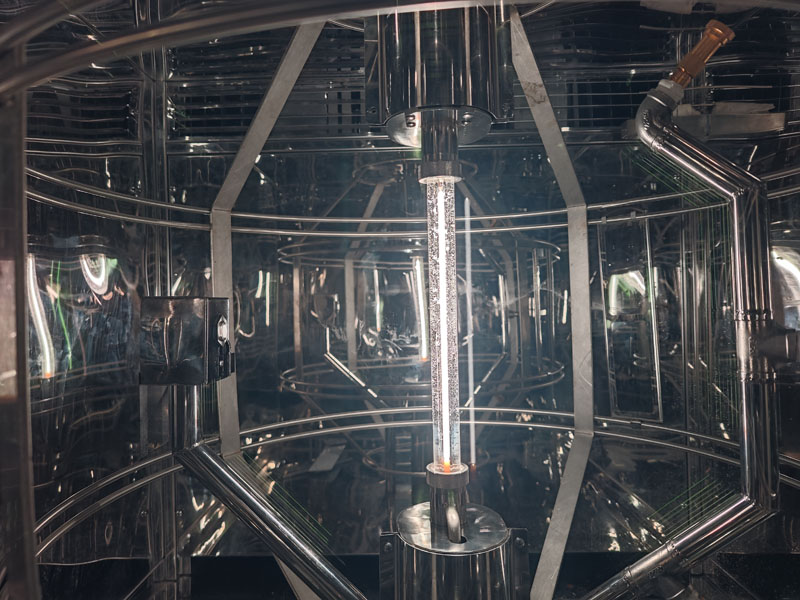

阳光模拟测试舱利用人工光源配合滤光片，将系统光源，通过模拟自然阳光中的辐射，再现室外需要几个月甚至几年的时间才会发生的损伤，其中包括褪色、颜色变化、失去光泽、粉化、破裂、裂纹、起皱、起泡、脆化、强度降低、氧化等，其测试结果可用于选择新材料，改善现有材料，或评估材料配方的改变。
技术参数：
优势特点：
1.全波段光谱 模拟太阳一年四季和早晚时间变化“真实”自然光照环境。
2.满足各种复杂试验环境要求定值/程式操作，满足不同环境下试验需求光照+温度恒定试验、光照+温度交变试验、光照+湿热恒定试验、光照+湿热交变试验等。
3.将氙灯光照、喷淋、水汽及气体环境有机结合，实现多因素协同老化试验。
4.试验条件可精确控制，重复性好，显著缩短材料老化评价周期。
推荐试验方法：
1.湿热气候模拟（佛罗里达州等效暴晒）
黑标温度：65±2℃（模拟热带高温辐射）
干燥段温度：35-45℃（模拟日间环境温度波动）
湿度控制：60-80% RH（体现高湿气候特征）
喷水周期：102分钟干燥/18分钟喷淋（模拟热带骤雨）
辐射条件
光谱范围：0.3-0.4μm（匹配紫外-可见光关键波段）
辐射强度：65W/m²（符合ISO 4892-3标准）
测试周期
总时长：1500-1600小时（等效1年自然暴晒）
累积辐射量：3000MJ/m²（确保材料性能充分劣化）
标准依据：GB/T 1865-1997（氙灯老化试验金标准）
2.干热气候模拟（卡拉哈里/亚利桑那等效暴晒）
黑标温度：90±2℃（模拟沙漠地区极端辐射）
恒温环境：50±2℃（再现持续高温特征）
低湿环境：20±10% RH（反映干旱气候本质）
辐射参数
光谱匹配：0.3-0.4μm（重点考核UV降解效应）
辐照度：65W/m²（与湿热试验保持变量一致）
加速老化方案
测试时长：1500小时（等效1年自然暴露）
总辐射能量：3000MJ/m²（实现材料热氧老化临界点）
如有阳光模拟测试舱的选型疑问，可以咨询环仪仪器相关技术人员。
