目前，军标带风源吹雨系统的设计主要参考GJB 150.8A-2009《军用装备实验室环境试验方法 第 8 部分：淋雨试验》、GJB 2093A-2012ZZ《军用方舱通用试验方法》、GJB 59. 70-2004《装甲车辆试验规程第 70 部分： 淋雨试验》等标准。下面，我们来了解一下该设备的相关设计方案。
产品名称：环仪仪器 军标带风源吹雨系统
系统组成：
军标带风源吹雨系统一般由室体、循环水池、淋雨系统、控制系统组成。
a.其中循环水池具有过滤和蓄水的功能，分为相连三格，分别为沉淀池、过滤池和清水池；
b.淋雨系统由排架、管道、喷嘴、水泵、阀门及软管等部分组成；
c.控制系统由 PLC、变频器、电动调节阀、压力和流量传感器等组成。
工作原理：

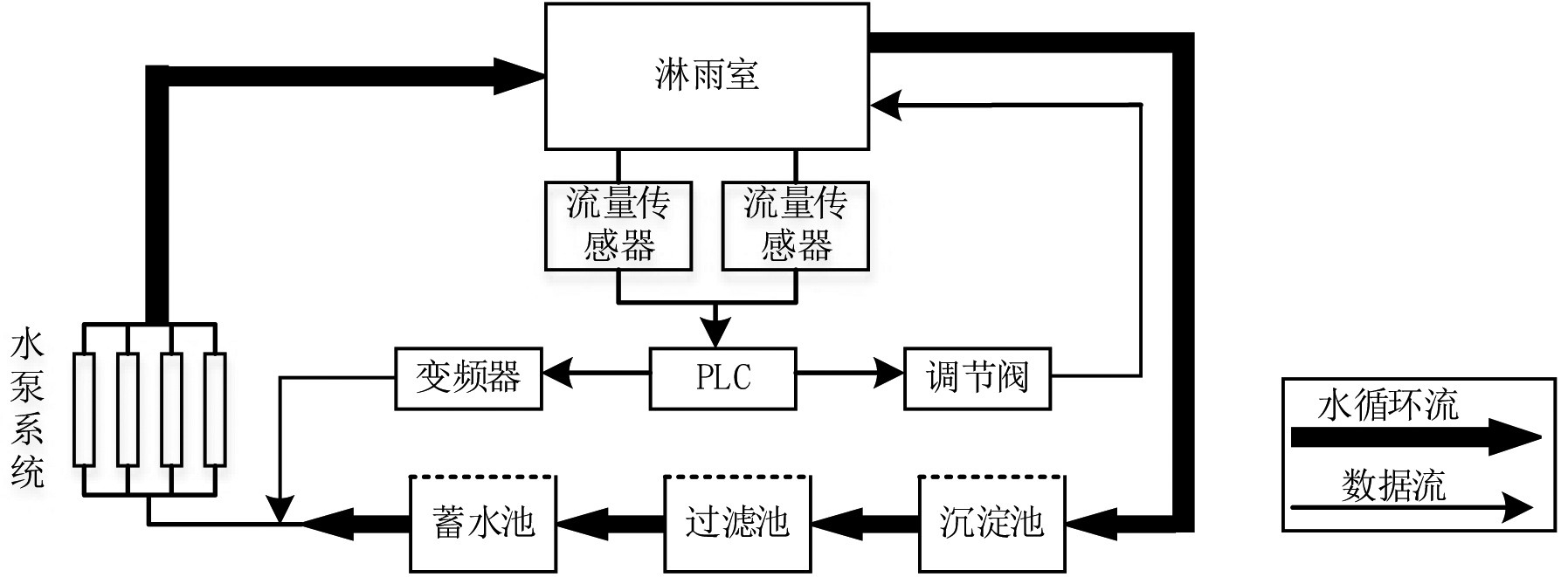

被试品进入室体，操作人员通过 PLC 设定压力和流量参数，水泵通过变频器调节流量，从清水池抽取试验用水，通过各管路的电动调节阀将试验用水按淋雨参数分配到各喷嘴，实现试验条件，喷淋后的试验用水通过排水管道回到沉淀池，经过沉淀、过滤循环被使用，设备组成及工作原理下图。
参数设计：
通过计算分析得出符合 MIL-STD-810H METHOD 506.6 RAIN程序Ⅱ的试验系统的喷嘴直径、泵的参数、循环水池及管道直径的估算数值，得出以下设计参数：
1）喷嘴的喷淋角度必须大于 36.5 度，喷嘴直径大于 5.9 mm；
2）水主管道直径为 358 mm， 供给每个排架的支管道直径估算值为 108 mm， 排架管道直径估算值为44.2 mm。
3）循环水池的容积约为 42 mm³；
4）选用四台扬程为 50 m，功率为 15 kW 的泵组合使用。
主要试验参数：
如有军标带风源吹雨系统的选型疑问，可以咨询环仪仪器相关技术人员。
