《GB/T 34516-2017 航天器振动试验方法》标准

GB/T 34516-2017是中华人民共和国国家标准中的一个标准，标准名称为《航天器振动试验方法》（Vibration Test Method for Aerospacecraft）。

该标准规定了航天器在运载、发射、操作等过程中所需承受的振动试验的方法和要求，以确保航天器在使用过程中不会出现失效或损坏。该标准适用于各种航天器的振动试验，如卫星、探测器、火箭等。

一、范围：
本标准规定了航天器振动试验的试验要求、试验系统、试验程序、试验中断和处理、试验结果评价。
本标准适用于航天器系统级(以下简称航天器)振动试验，分系统级和组件级振动试验可参照执行。

二、试验设备：

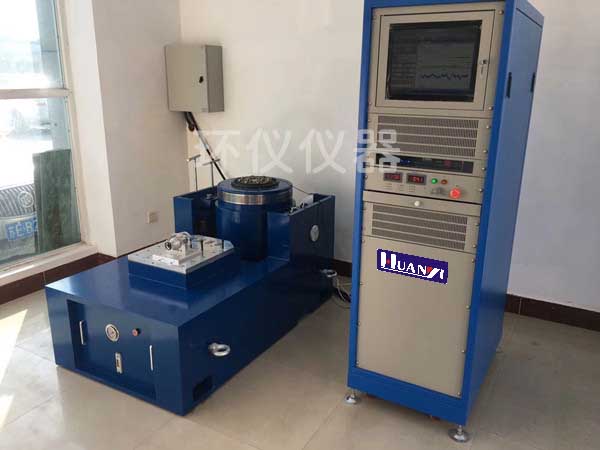

振动试验机（点击查看）

三、试验方法（部分）：

系统级振动试验一般在3个相互正交的方向上分别进行，一般情况下每个方向的试验实施程序如下:

1. 试验设备准备就绪。按照试验加载顺序的要求，完成振动台分系统.控制分系统和测量分系统准备工作，并进行调试。力限试验中，应对力测量装置进行组装、调试和标定，并按5.1.4.2的要求进行力测量装置有效性校核。

2. 航天器就位。将航天器按照试验方向在振动台上就位，如果振动台静承载不能满足要求，应安装合适的辅助弹性支承。弹性支承的频率和位移要求应满足4.2.1的要求。如果需要安装航天器保护带，应按3.9的要求进行航天器的防护和保护带的安装。

3. 控制分系统和测量分系统准备。控制分系统进行控制传感器安装、试验参数设置工作。测量分系统进行测量传感器的导线连接、导通和试验参数设置工作。力限试验中还应对力测量装置的参数进行设置，检查和确认。

4. 航天器状态确认。进行航天器试验前外观检查，需要时进行功能和电性能测试。

5. 预振级试验。控制分系统按照试验技术文件规定的预振级条件进行试验加载，测量分系统进行振动响应记录，并进行控制参数的优化和测量数据的确认。

6. 全量级前特征级试验。按照试验技术文件规定的特征级条件进行试验设置并加载﹐记录结构响应，同时监视航天器的性能。试验完成后应对所有数据进行分析，确定全量级振动试验的响应控制条件、下凹控制条件和力限试验条件。

7. 全量级试验。按照试验技术文件规定的全量级条件或者修改后的试验条件进行试验设置并加载，记录结构响应，同时监视航天器的性能。试验后应对航天器与夹具之间，夹具与振动台之间等的连接螺钉进行检查，确认没有松动。

8. 全量级后特征级试验和结果评估。按照特征级试验条件进行加载﹐记录结构响应，同时监视航天器的性能。试验后进行全量级前后两次特征级数据的比对，进行结构响应的特征检验，判断航天器经过全量级试验后结构特性是否发生变化。其他全量级试验。如果在试验中有多个量级的全量级试验，则重复进行6~8的步骤，两次全量级试验之间可进行一次特征级试验。

9. 航天器检查。在全量级试验完成后，进行航天器的外观检查﹐需要时进行试验后的功能、电性能测试。

10. 航天器吊离振动台。完成航天器检查后，航天器吊离振动台。

11. 试验结束。所有要求方向的试验全部完成后，试验结束。

在试验过程中，将航天器固定在振动试验机上，进行不同方向和不同频率的振动试验，以模拟使用过程中可能遭受的振动情况。试验完成后，对航天器进行检查，以确定是否发生了失效或损坏。

该标准的实施可以有效地保障航天器在使用过程中的安全性和可靠性，减少事故的发生，提高航天器的性能和使用寿命。
