锂电池真空烘烤箱结构原理

水分对锂电池的性能影响是最大的，锂电池在注液前，需对电池壳内放入极片的锂电池充入惰性气体进行烘烤干燥处理，所用设备为“真空烤箱”（如下图）。烘烤干燥过程通常是在负压环境下进行，因为水在低压状态下沸点显著降低，利于极片的水分蒸发。

环仪仪器 电池真空烘烤箱讲解：

结构讲解：

真空烤箱上方为工作区，采用方形结构。真空泵、电路系统在下方，烘烤箱设计尺寸有多种选择。对烘烤箱注入热氮气烘烤前需对罐内进行抽真空处理，一般电芯烘烤过程中抽真空时间为3~5 min，设计时设抽真空时间t=5 min，罐内初始压强为1.01* 105Pa，抽真空后压力200 Pa。

工作原理：

将电芯放至烘烤箱内部后，门窗关闭。对烘烤箱内部抽真空后，通过进气管充入热氮气对锂电池进行烘烤，同时通过出气管将冷氮气排出，排出的氮气通过二次加热可再进入进气管。

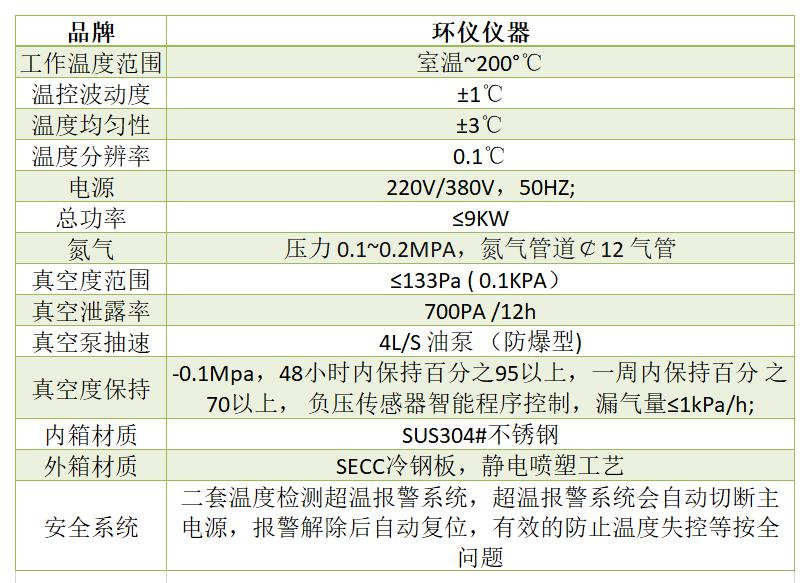

技术参数：

以上就是对电池真空烘烤箱结构原理的讲解。
