机电设备倾斜和摇摆试验台设计方案

机电设备倾斜和摇摆试验台主要用于进行倾斜摇摆试验。除舰船上倾斜与摇摆以外，在其他有倾斜与摇摆环境下对安装精度、工作精度和电子仪器误差要求高的产品，都必须进行倾斜与摇摆试验。

下面，分享一个机电设备倾斜摇摆试验台的产品方案，供大家参考。

产品方案设计方：环仪仪器

方案特点：台面通过解耦机构安装在机架上方，作动器连接机架和台面，使台面能够绕解耦机构的轴心进行多自由度转动，从而实现倾斜摇摆试验功能。

适用范围：适用于对大型试件进行倾斜摇摆试验的倾斜摇摆试验台。

解决方案：

1.配重装置包括多个沿上下方向排列设置的配重块、将多个配重块串联的悬索。配重块的数量和质量能够根据需要调整，位于最上侧的配重块与台面之间也通过悬索相连接。

2.为了满足不同试件，能够通过拆卸，更换不同质量的配重块，以达到效果最佳。

3.试验台具有水平平衡状态和倾斜平衡状态，当试验台位于水平平衡状态时，台面位于水平位置，每个配重装置中至少有一部分配重块处于悬吊状态。

4.通过在台面四周通过悬索串联设置配重块，试验时根据台面位置能够自动改变配重质量，从而自动平衡倾斜和摇摆试验时试件产生的作用力，作动器较小的输出就能实现大型试件的倾斜摇摆试验，降低了能耗。

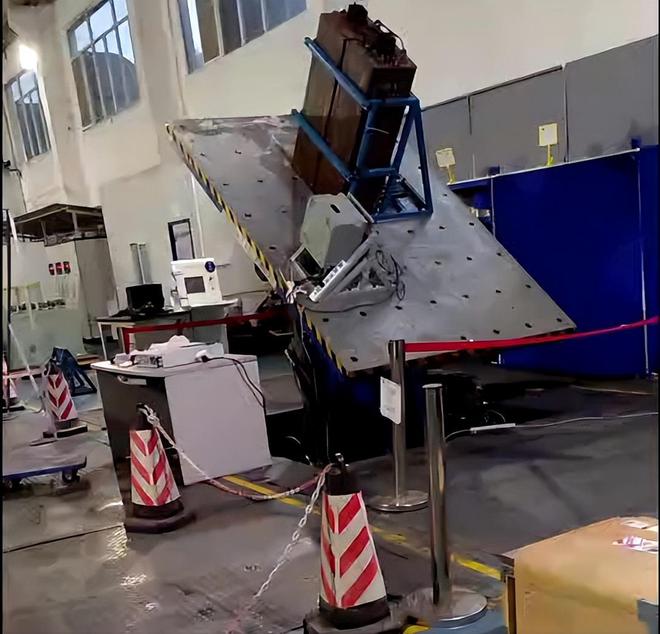

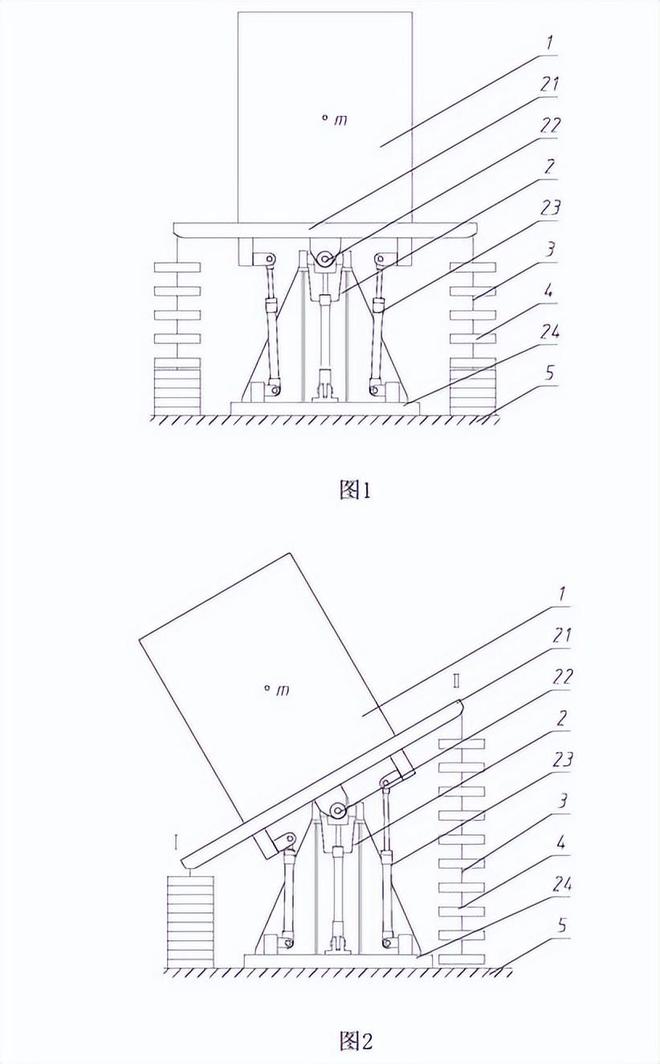

方案草图：
